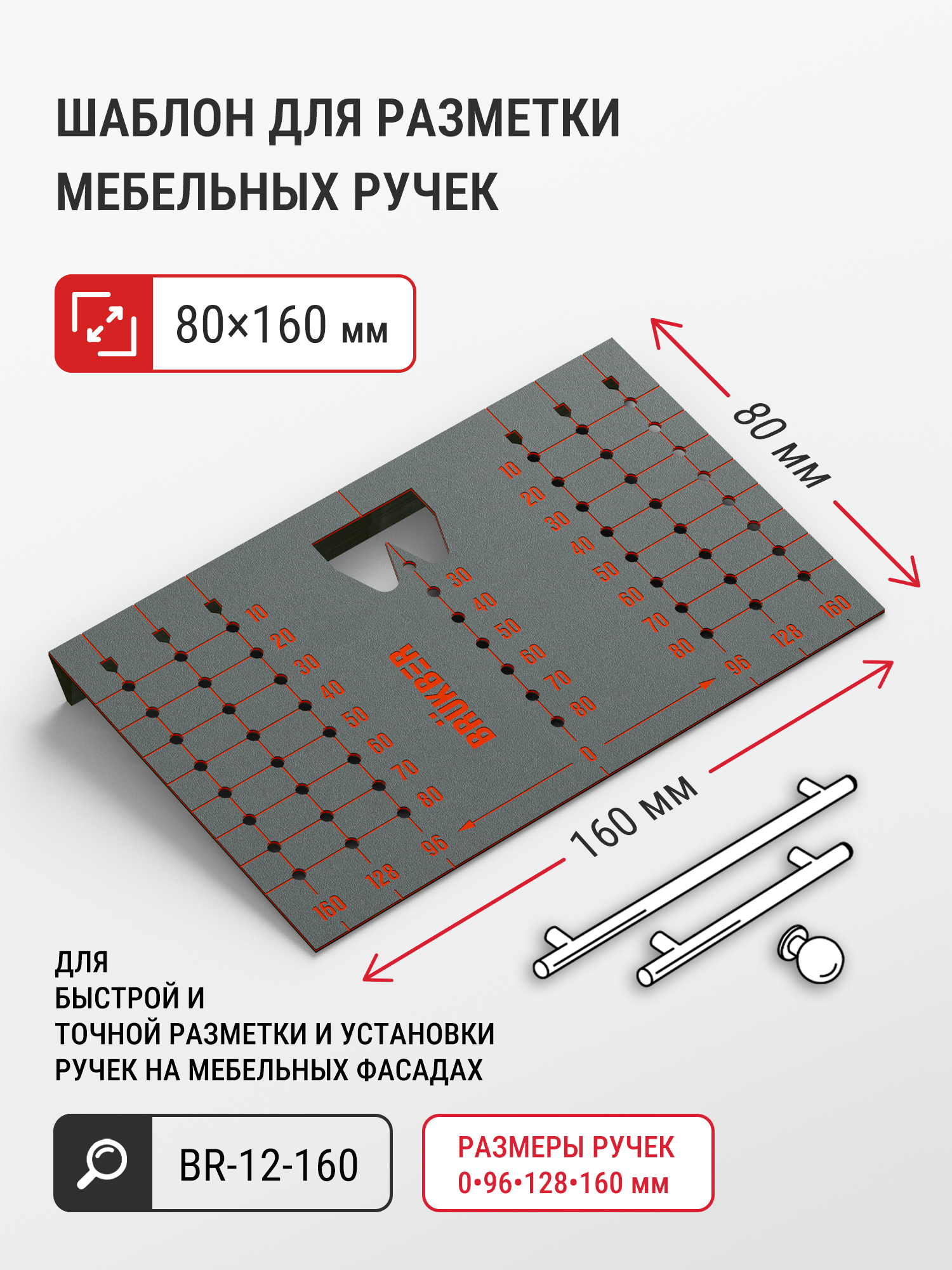

Шаблон для разметки и установки мебельных ручек 80×160 мм

Мебельный шаблон-кондуктор BR-12-160 предназначен для разметки и установки мебельных ручек при монтаже и сборке мебели.

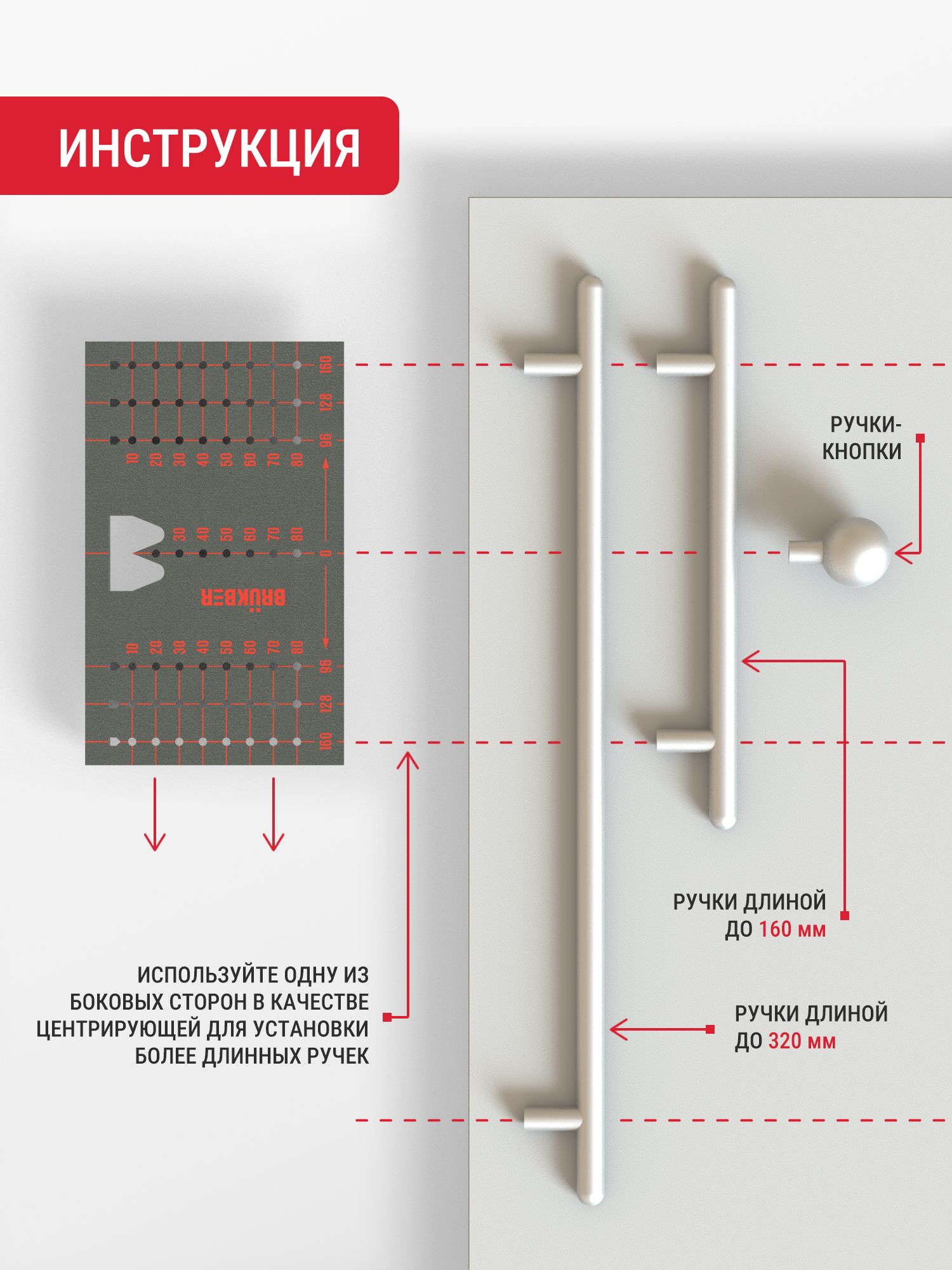

Данный шаблон позволяет максимально быстро и точно устанавливать на мебельных фасадах ручки различного типа (ручки-кнопки, ручки-скобы, ручки-рейлинги), тем самым позволяя добиться стандартизации высокого качества и экономии времени.

Шаблон изготовлен из прочного пластики, выполнен в виде единого целого вместе с упором, что исключает брак и неточности при сборке изделия, а также имеет яркую гравировку и разметку.

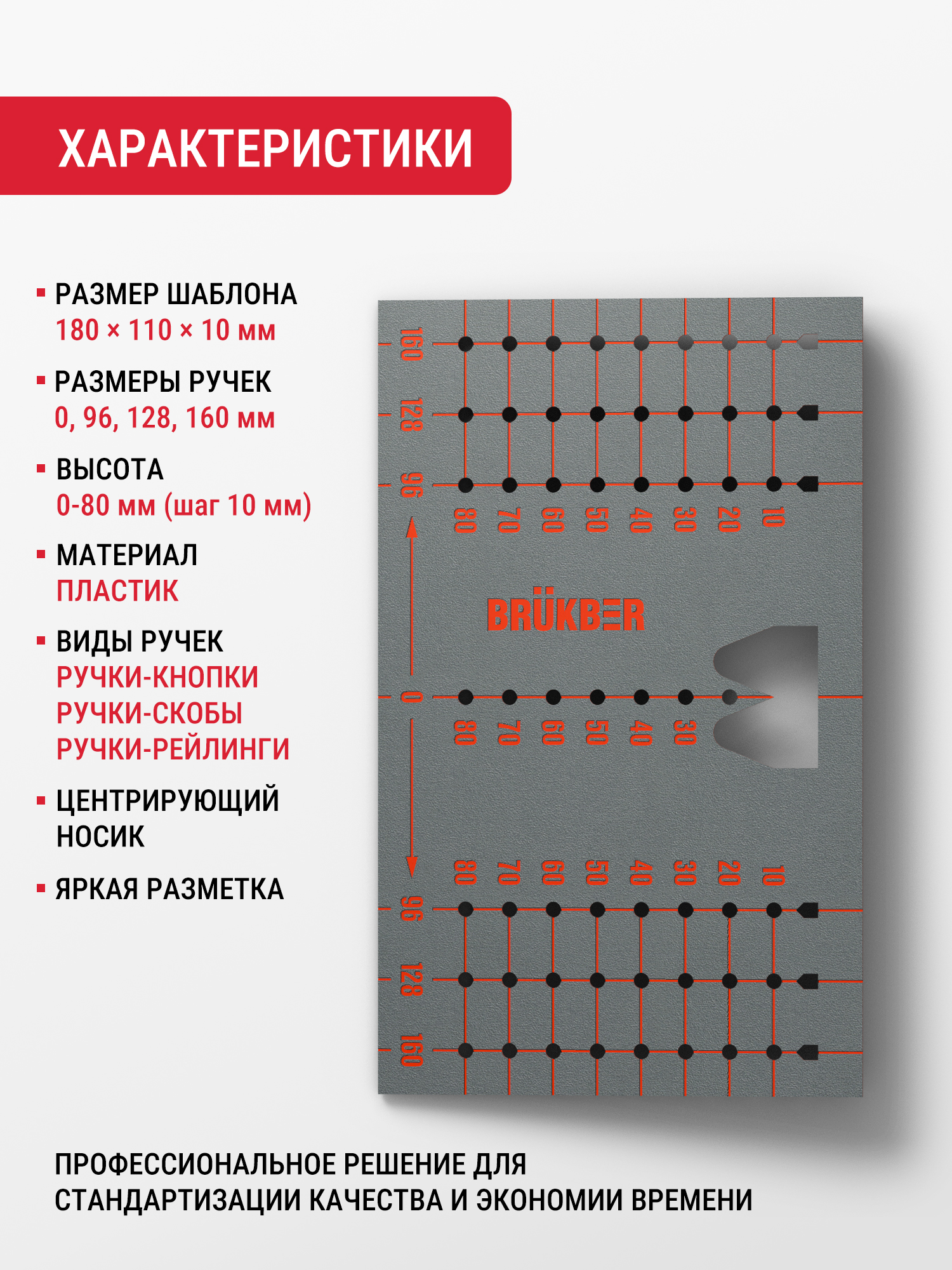

Характеристики:

• Рабочая ширина: 0, 96, 128, 160 мм.
• Рабочая высота: 0-80 мм (шаг 10 мм).

Инструкция по использованию:

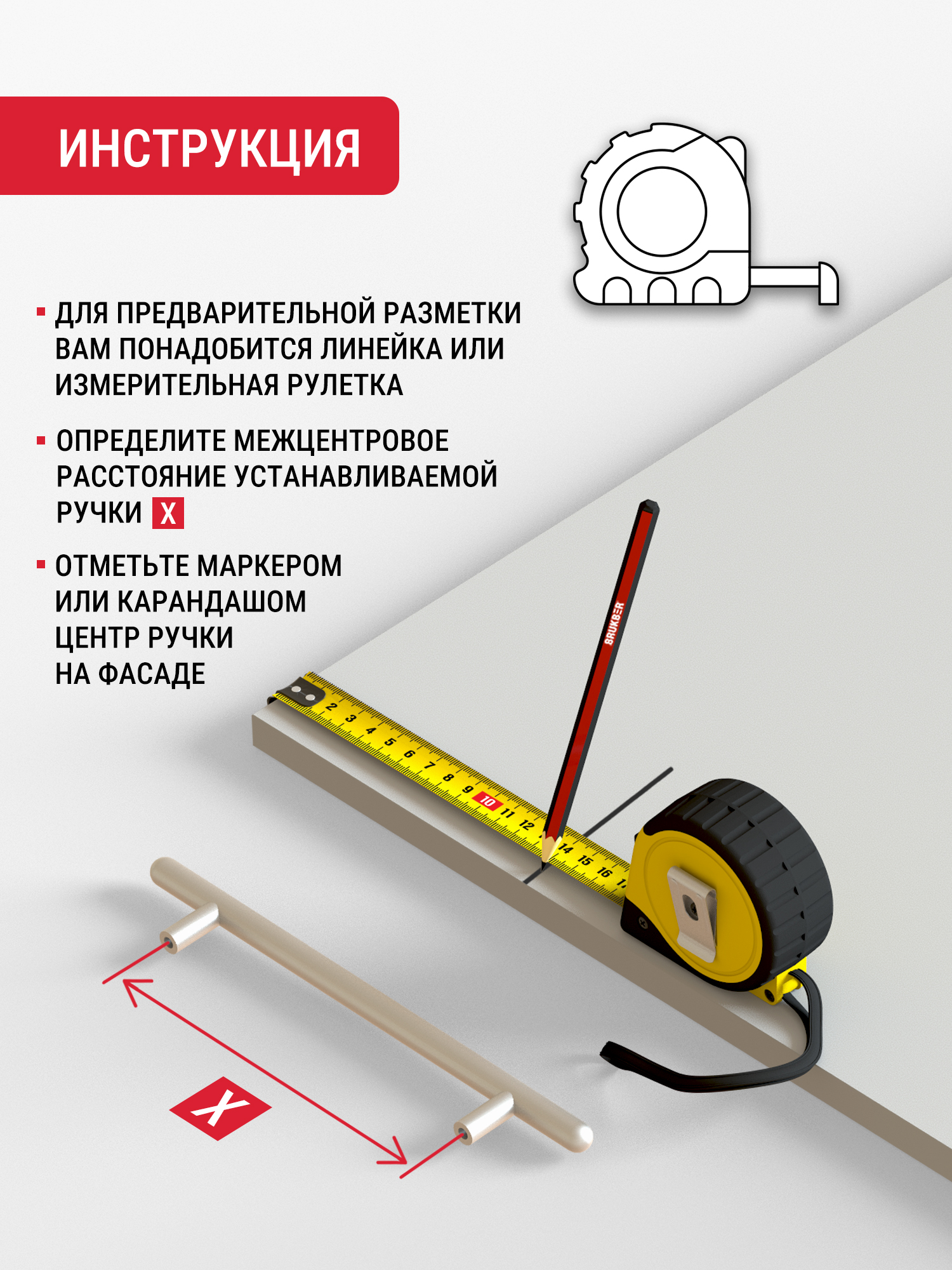

• На требуемой стороне фасада отмерьте нужное расстояние до центра мебельной ручки при помощи рулетки или линейки.
• Отметьте центр ручки при помощи карандаша или специального маркера.

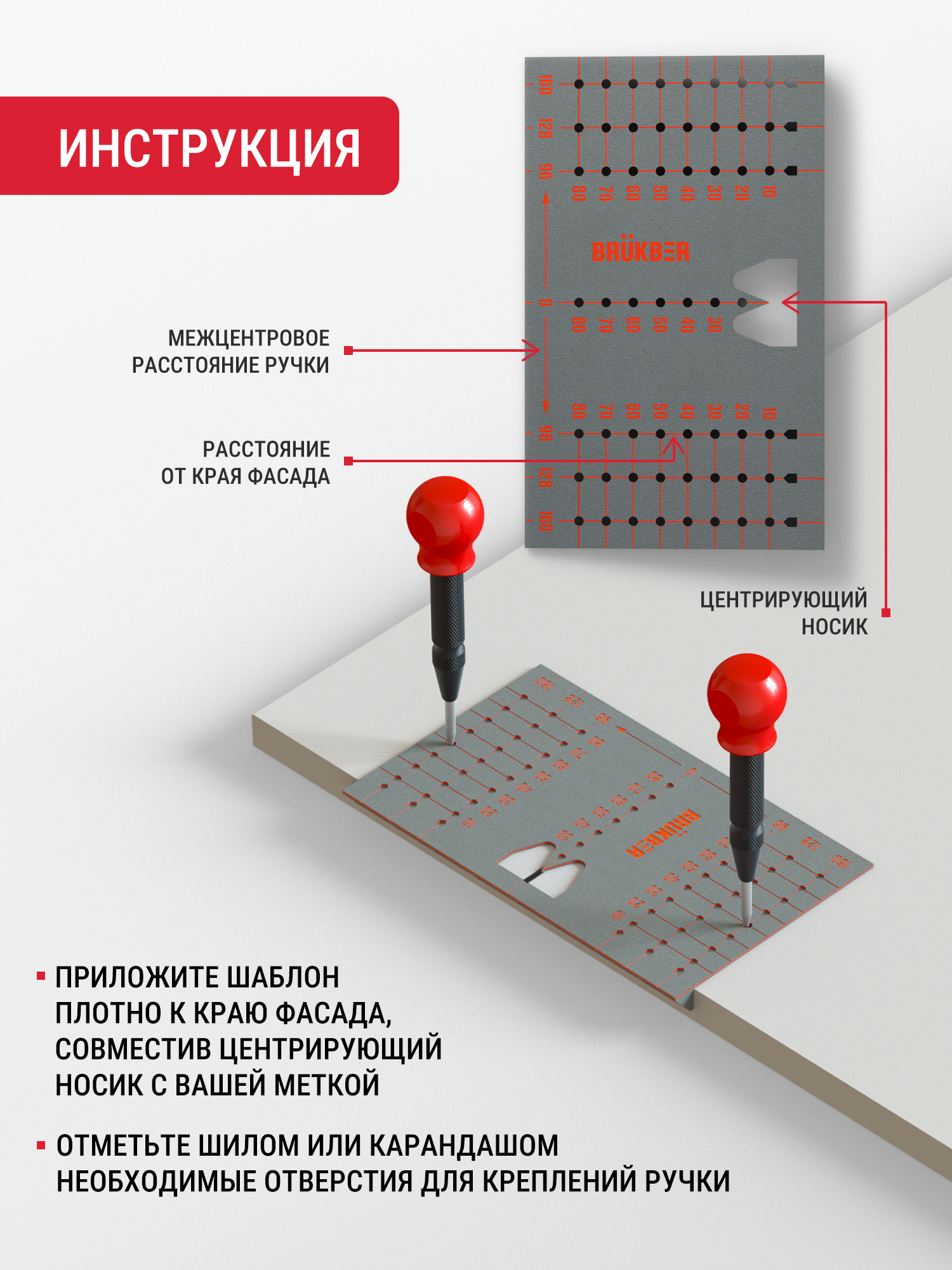

• Приложите шаблон к фасаду таким образом, чтобы упор плотно прилегал к торцу, а центрирующий носик точно совпадал с вашей меткой.
• Определите необходимое межцентровое расстояние и через соответствующие отверстия в шаблоне отметьте метки при помощи карандаша, маркера или шила.

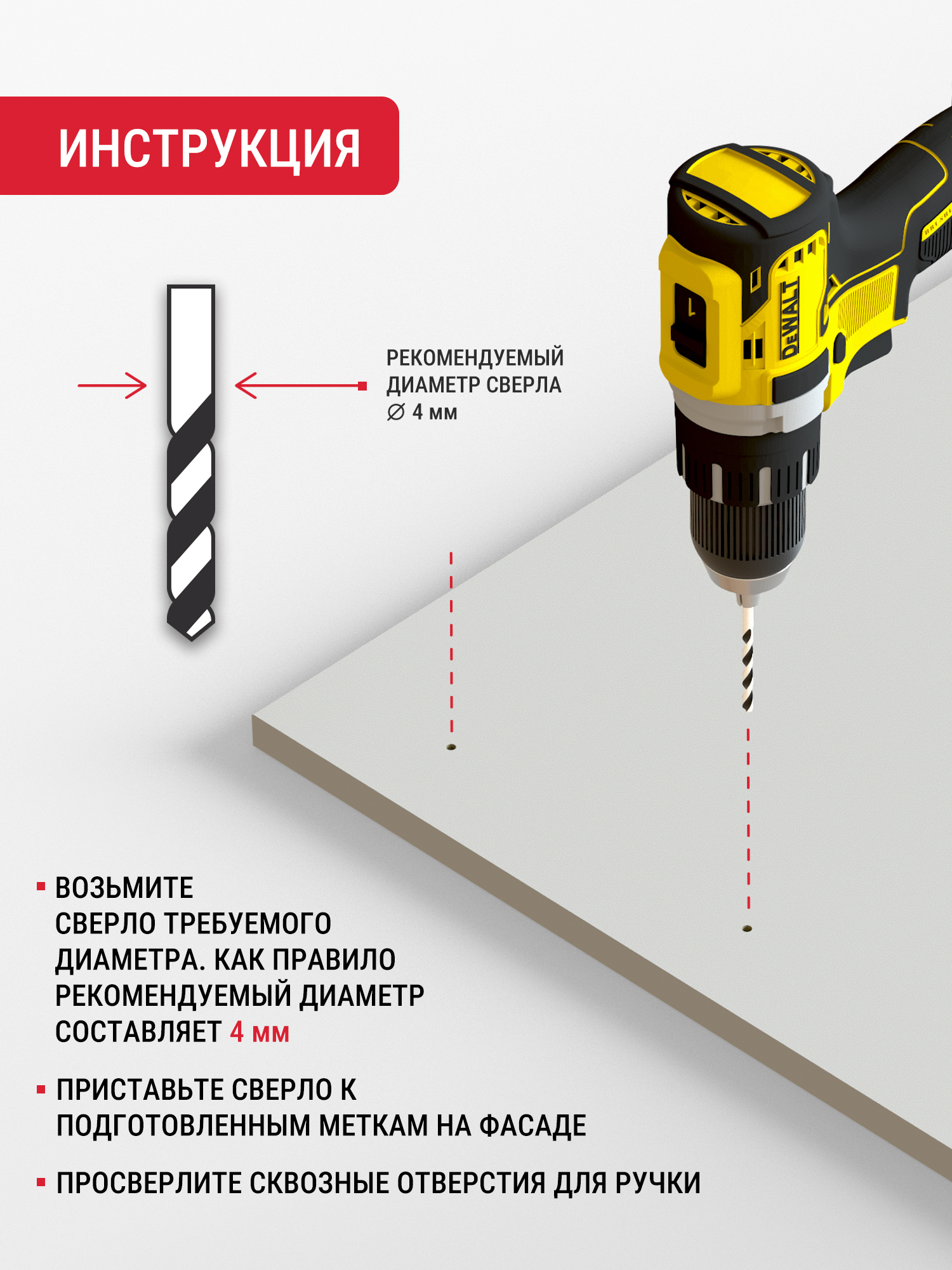

• Уберите шаблон и просверлите отверстия при помощи сверла диаметром 4 мм.

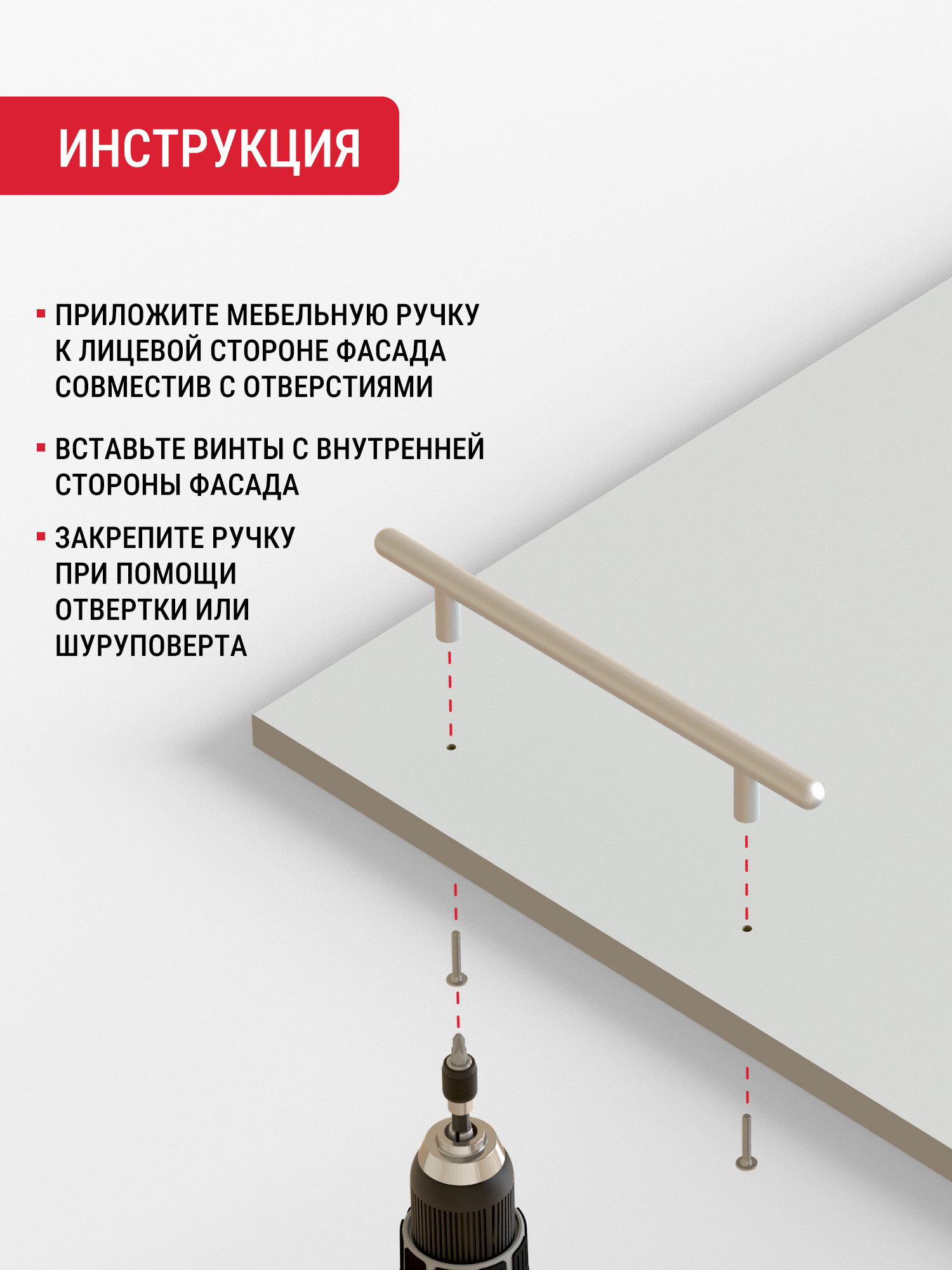

• Закрепите мебельную ручку винтами.

ВНИМАНИЕ: В целях исключения повреждений и увеличения срока службы, не рекомендуется производить сверление через отверстия шаблона!
