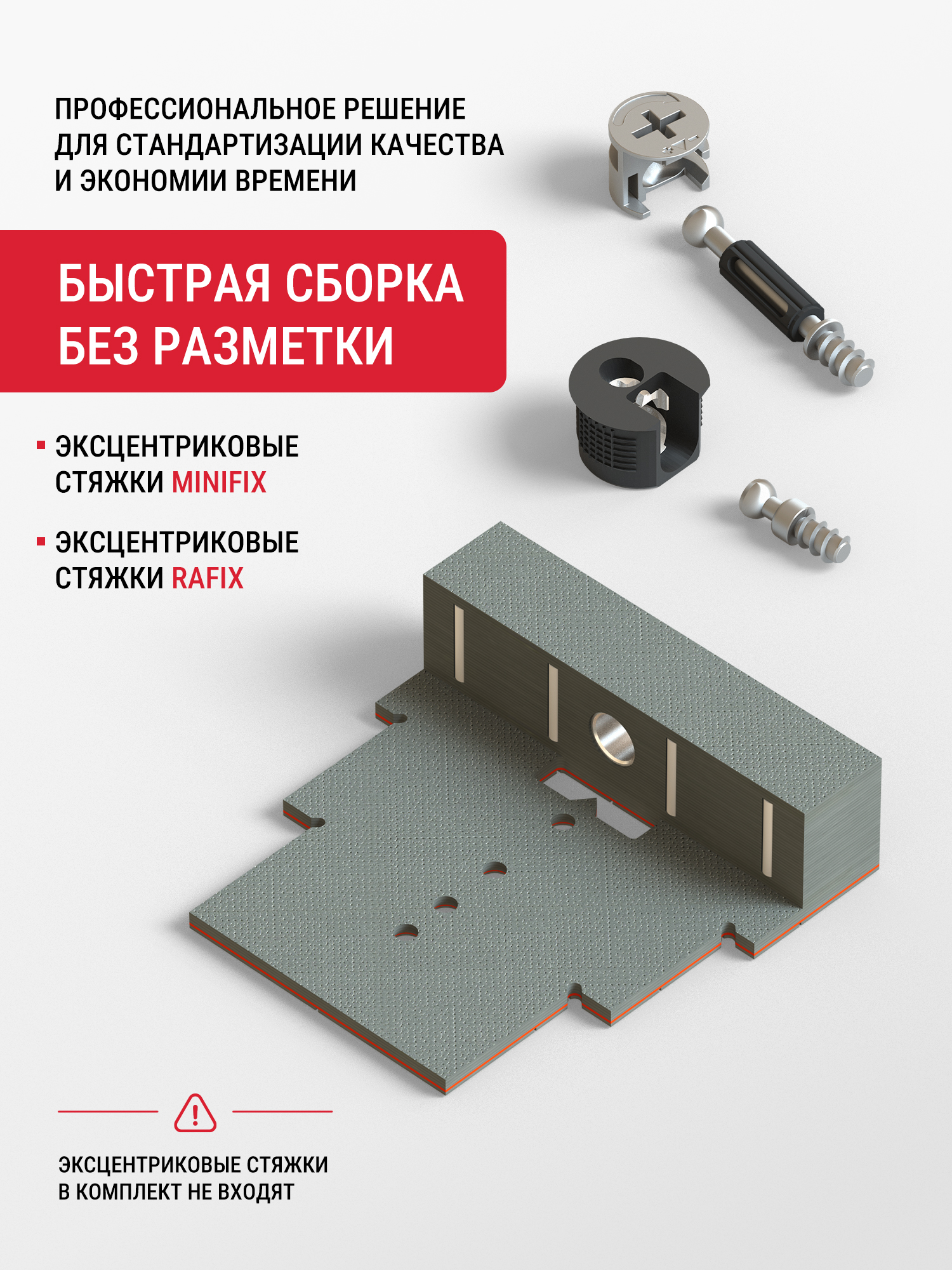

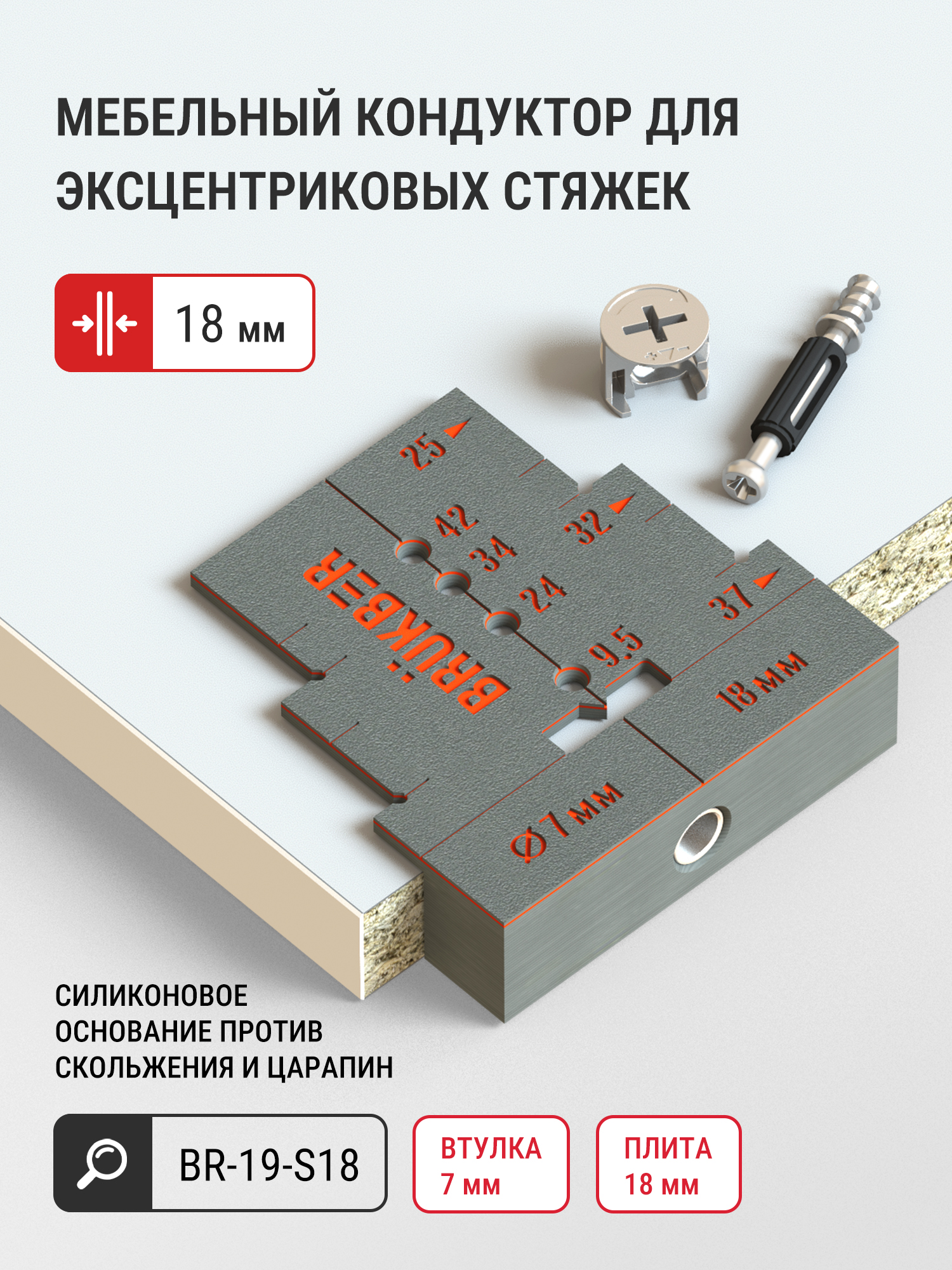

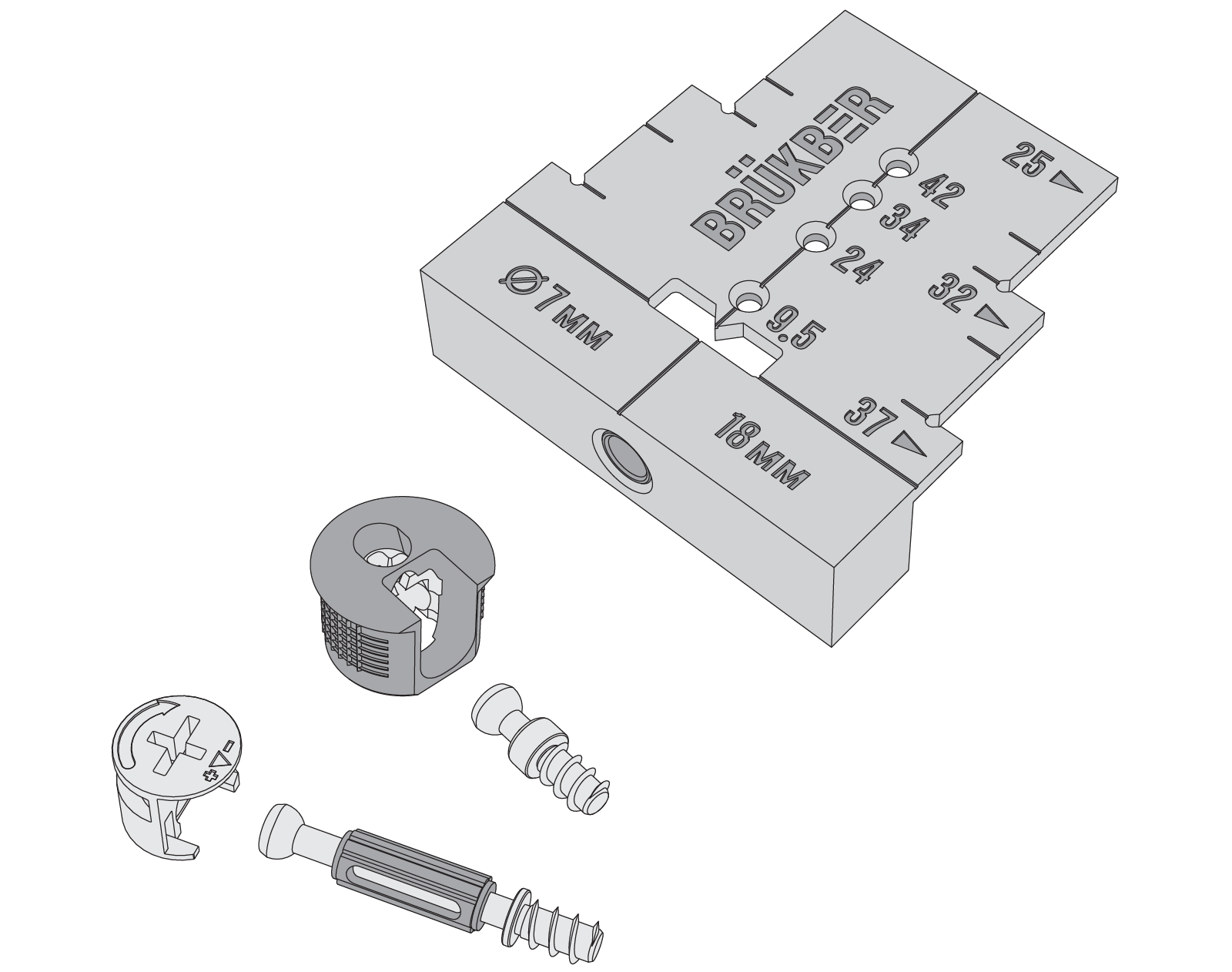

Мебельный кондуктор BR-19-S18 предназначен для точной разметки и сверления отверстий под эксцентриковые стяжки систем MINIFIX и RAFIX в плитах ЛДСП толщиной 18 мм.

Кондуктор позволяет выполнять работы по установке стяжек различной длины без предварительной ручной разметки, минимизируя брак при сверлении и значительно ускоряя сборку мебели.

Корпус кондуктора изготовлен из прочного пластика и имеет фиксированные отступы под стандартные длины штоков, яркую разметку и центрирующий носик.

Для изготовления направляющей втулки используется бесшовная труба из нержавеющей стали. Втулка обеспечивает сверление строго под углом 90° и защищает поверхность плиты от сколов.

Основание кондуктора имеет противоскользящие силиконовые вставки. Они надежно фиксируют кондуктор на гладкой поверхности ЛДСП и исключают смещение во время работы.

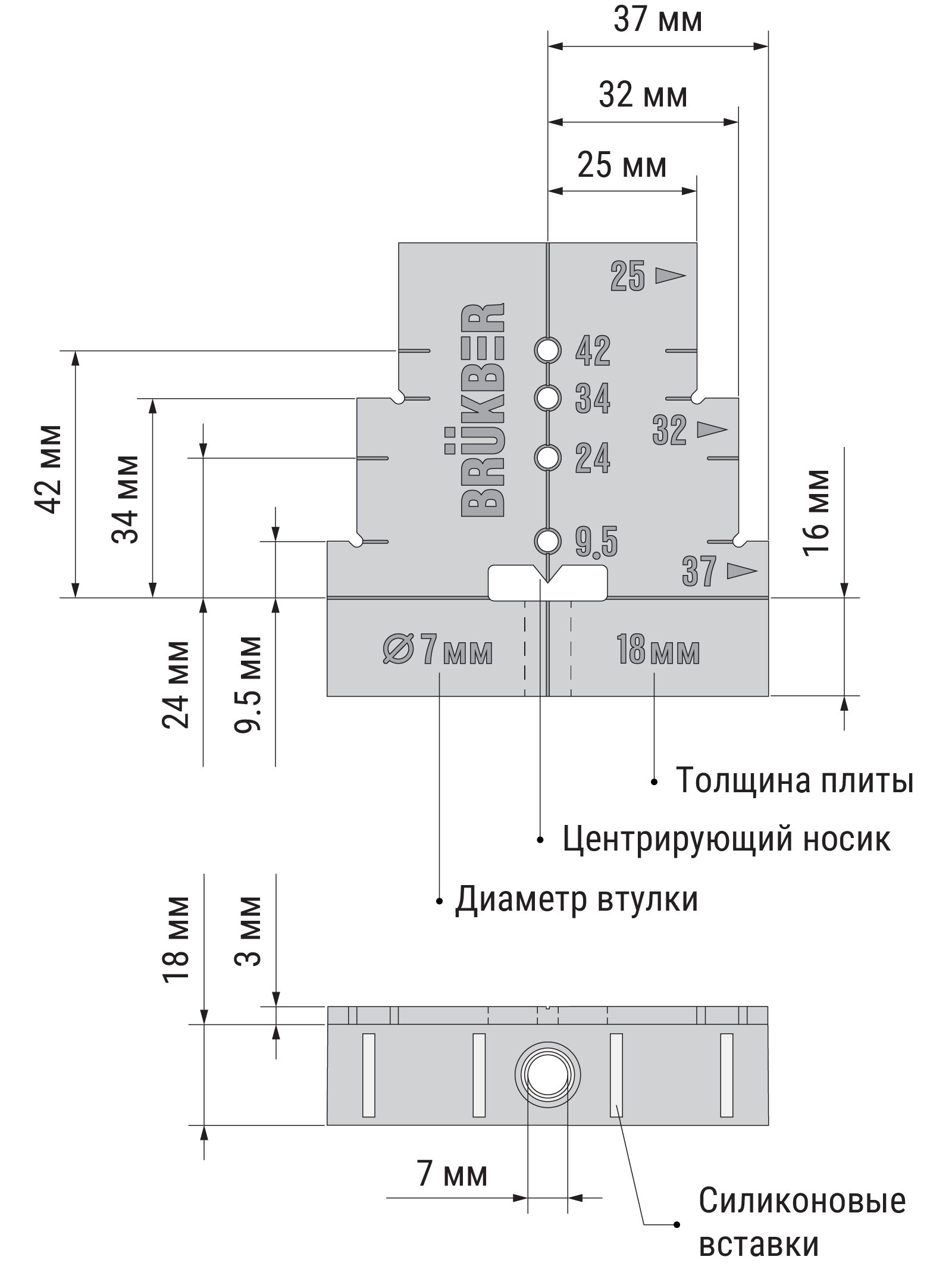

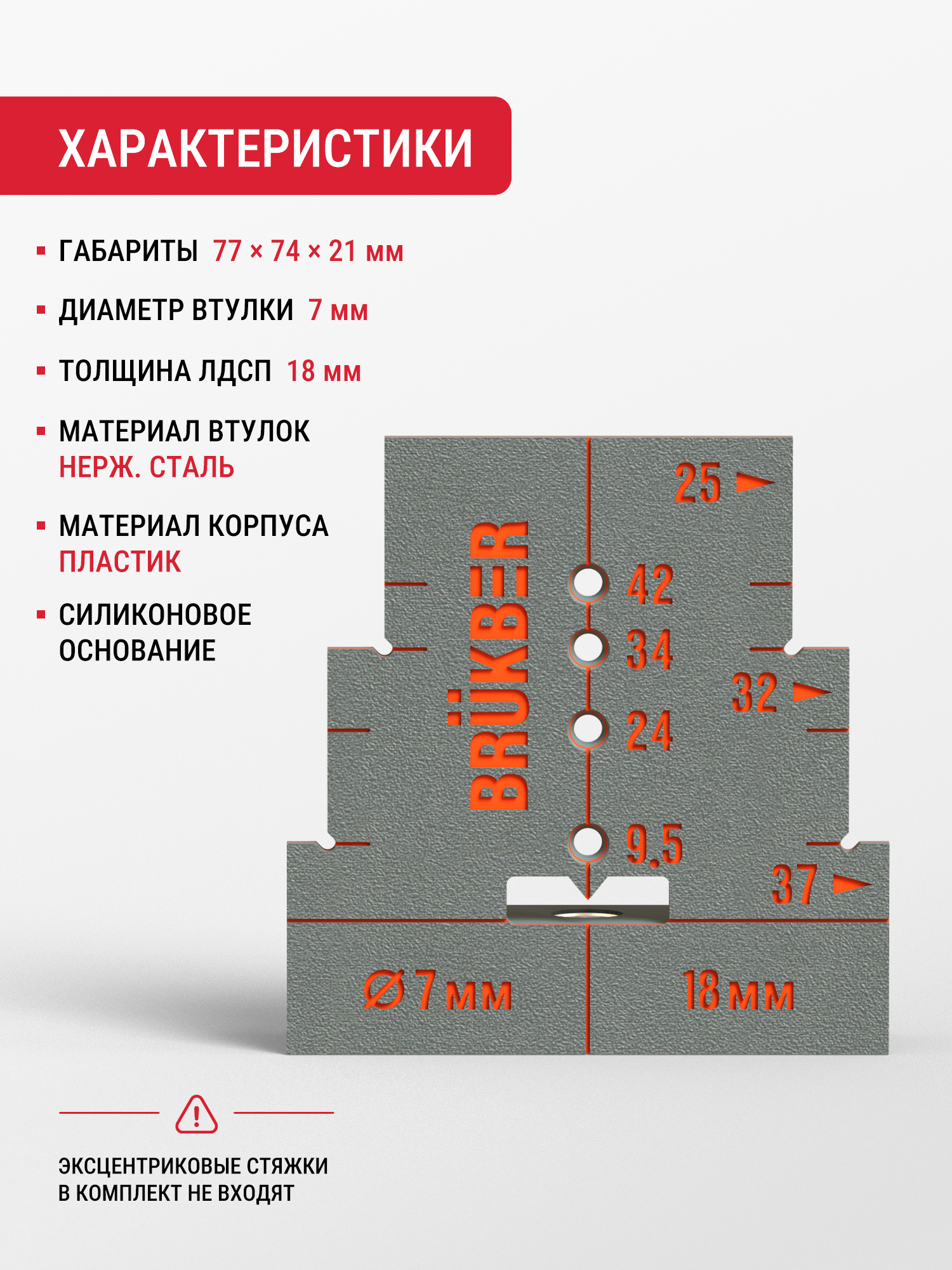

Габариты: 77 × 74 × 21 мм.
Диаметр втулки: 7 мм.
Толщина плиты ЛДСП: 18 мм.
Длина штока стяжки: 9.5, 24, 34 и 42 мм.
Отступ от края плиты: 25, 32 и 37 мм.

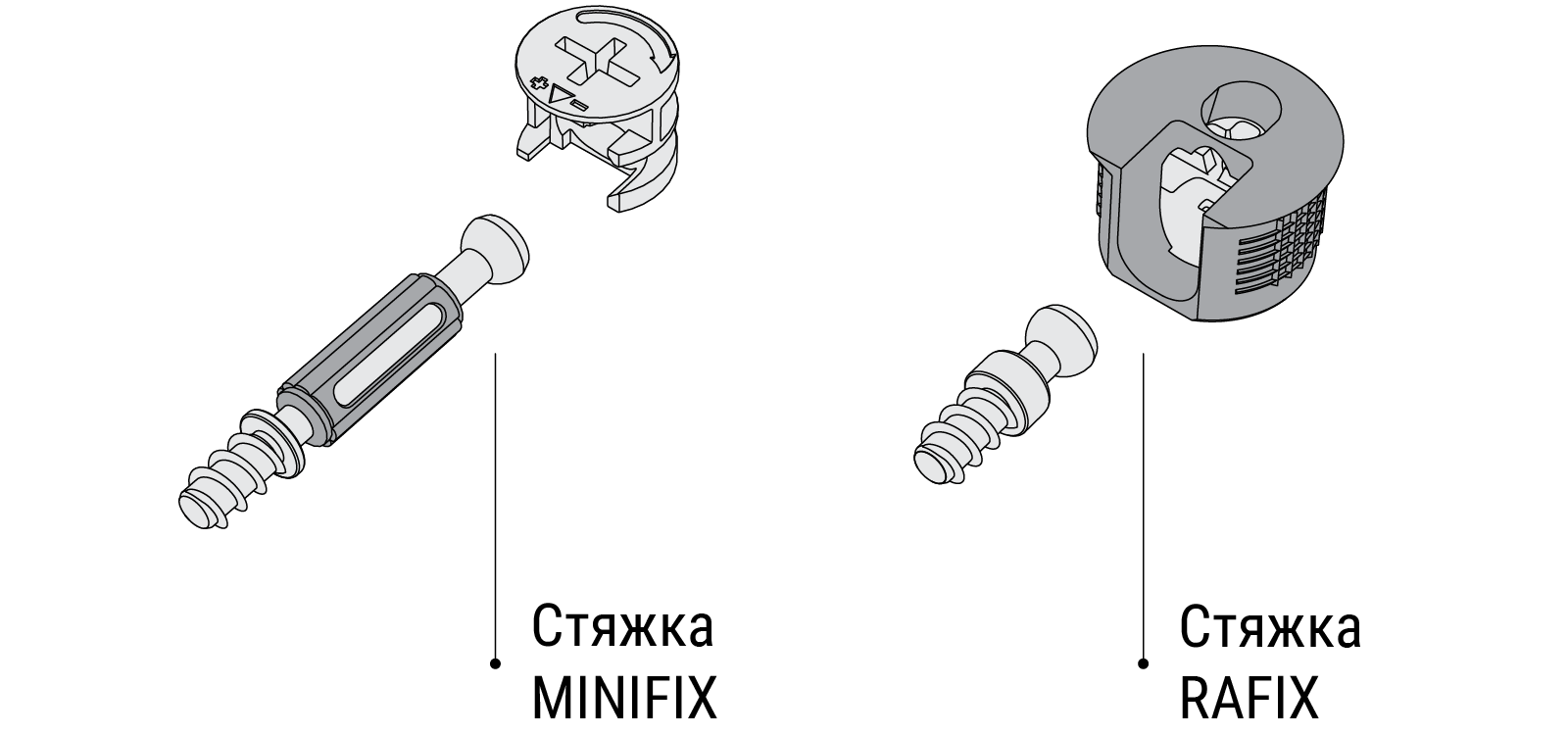

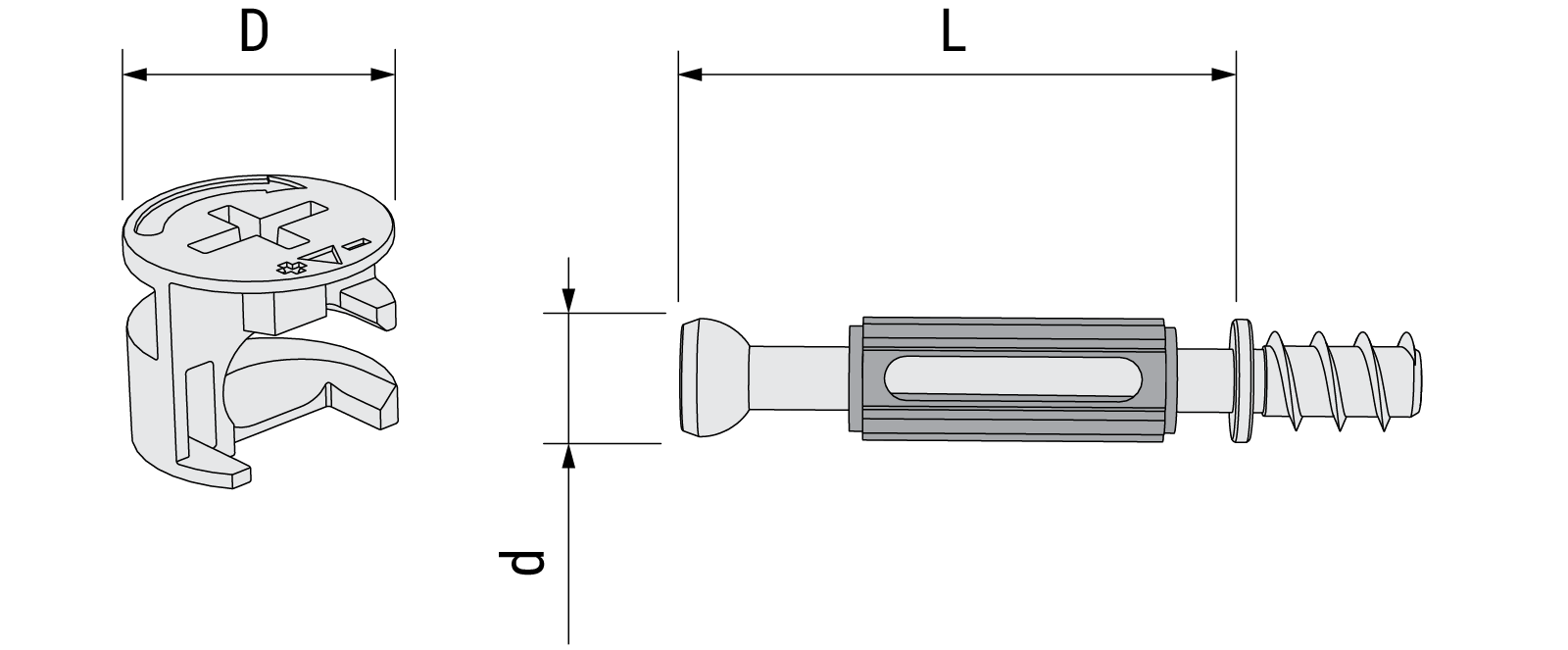

Стяжка MINIFIX

• • Диаметр эксцентрика D=15 мм.
  • Диаметр штока d=7 мм.
  • Длина штока L=24, 34 и 42 мм.

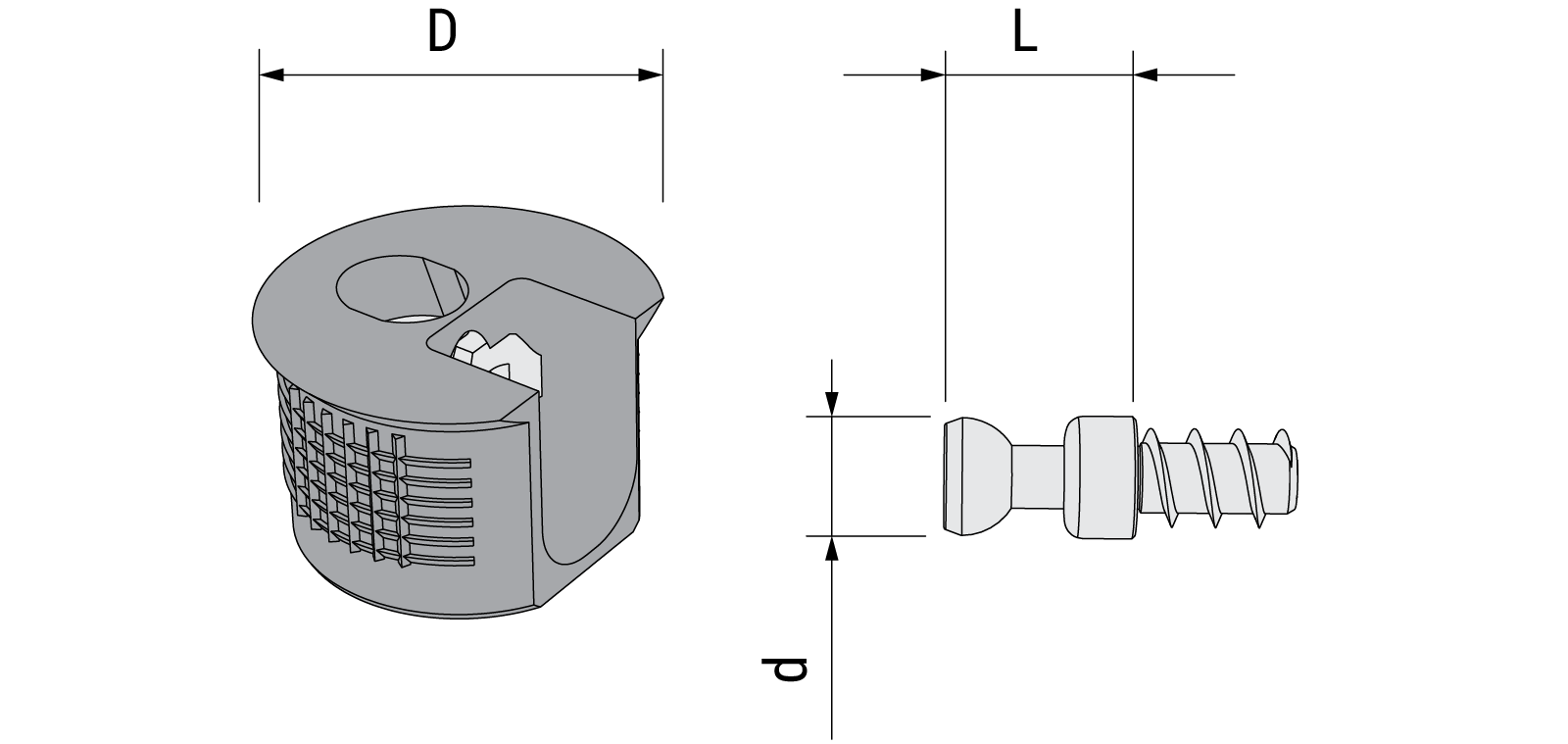

Стяжка RAFIX

• • Диаметр эксцентрика D=20 мм.
  • Диаметр штока d=7 мм.
  • Длина штока L=9.5 мм.

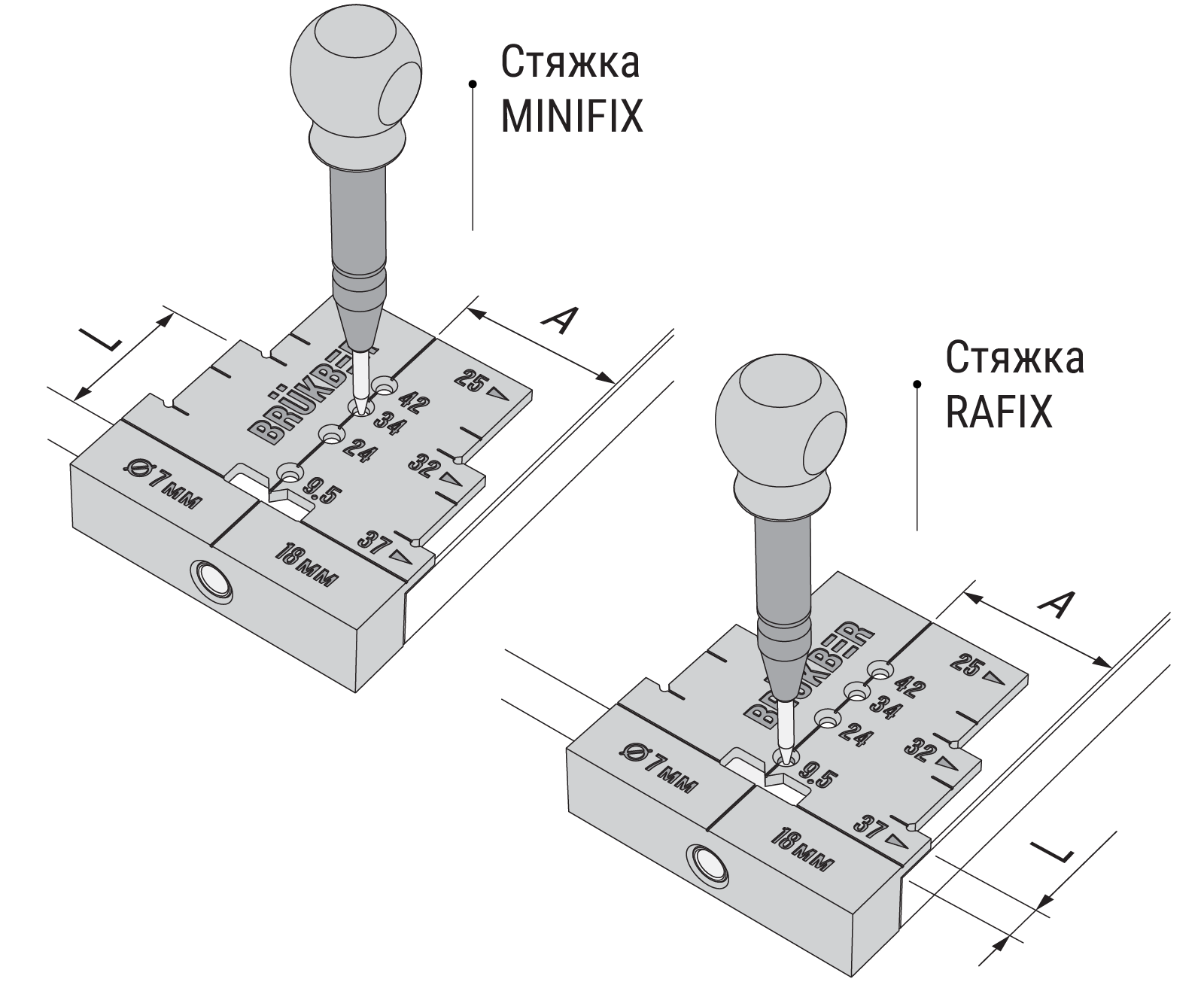

Разметка горизонтальной панели.

Определите необходимое расстояние от бокового края плиты до оси будущей стяжки (А). Используйте фиксированные отступы кондуктора (25, 32 или 37 мм), либо нанесите метку с индивидуальным расстоянием.

Плотно приложите кондуктор к торцевому краю плиты. При использовании индивидуальной разметки точно совместите центрирующий носик кондуктора с вашей меткой на плите.

Нанесите метку шилом или карандашом через отверстие кондуктора, соответствующее рабочей длине штока вашей стяжки:

• • Для стяжек MINIFIX: 24, 34 или 42 мм.
  • Для стяжек RAFIX: 9.5 мм.

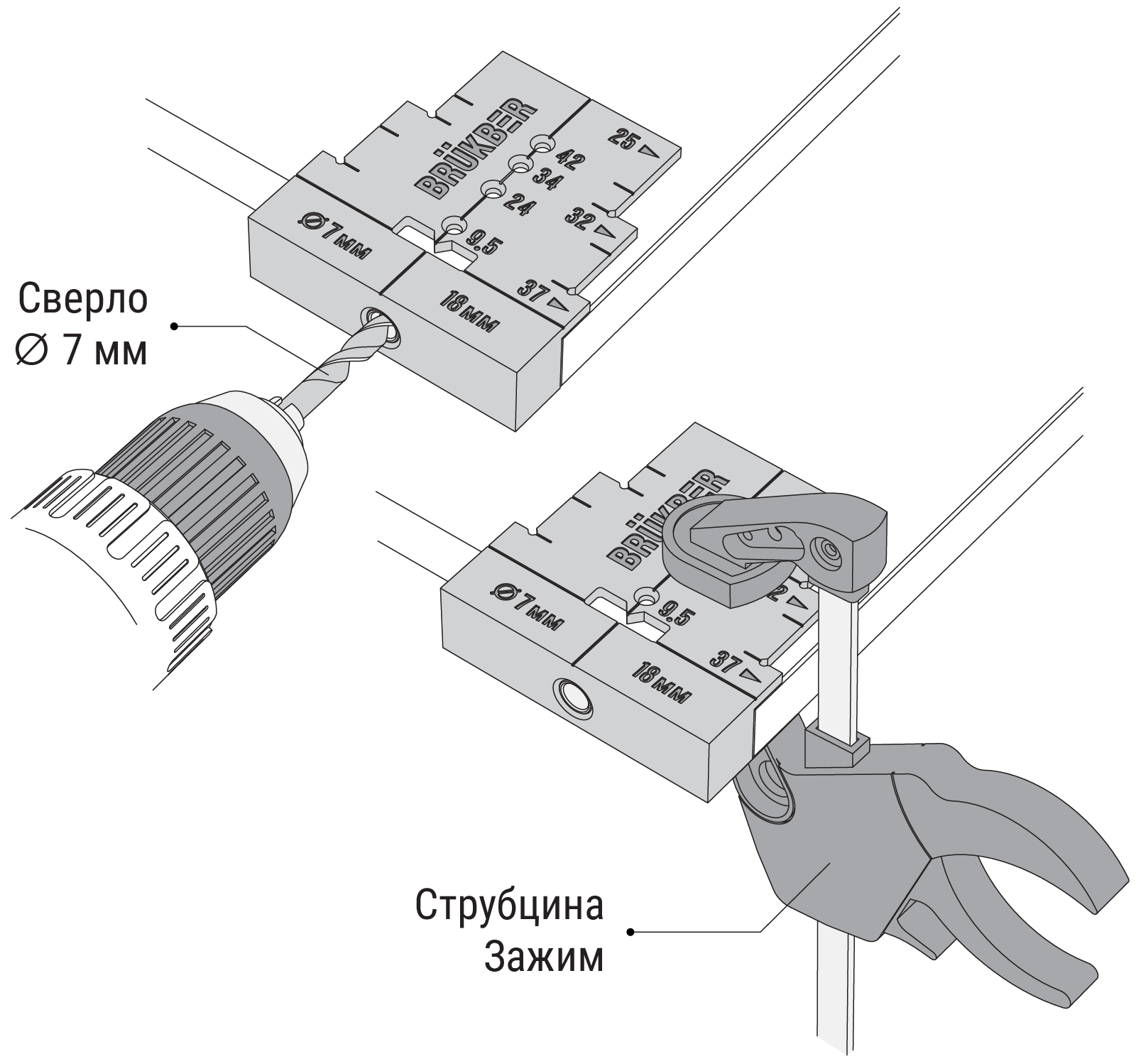

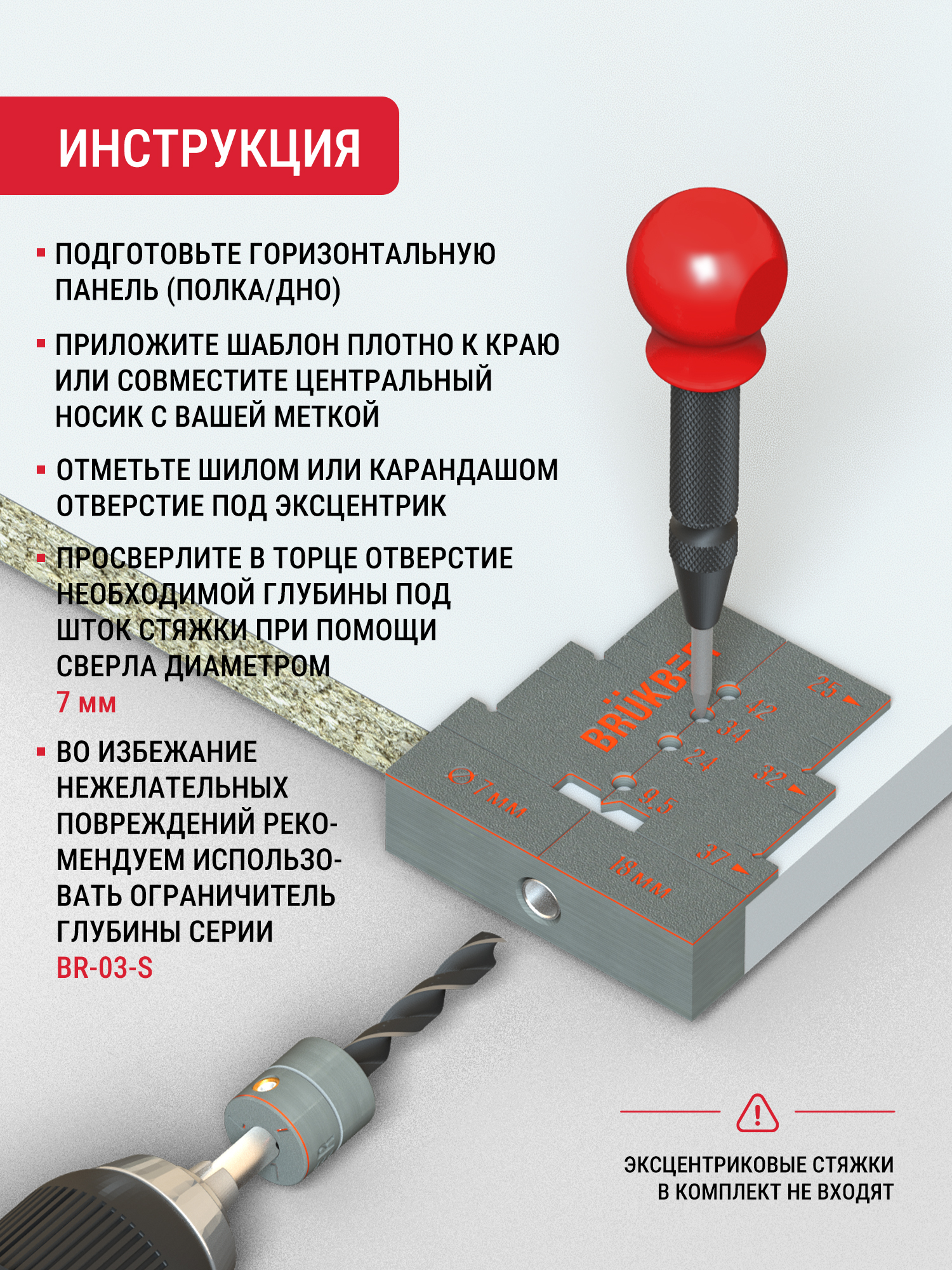

Сверление торцевого отверстия для стяжки MINIFIX.

Возьмите спиральное сверло диаметром Ø 7 мм.

Не снимая кондуктор с плиты, просверлите отверстие в торце через направляющую втулку. Глубина сверления должна соответствовать рабочей длине штока вашей стяжки (L).

Для обеспечения высокой точности и исключения сдвигов во время работы, рекомендуем фиксировать кондуктор на плите с помощью струбцины или зажима.

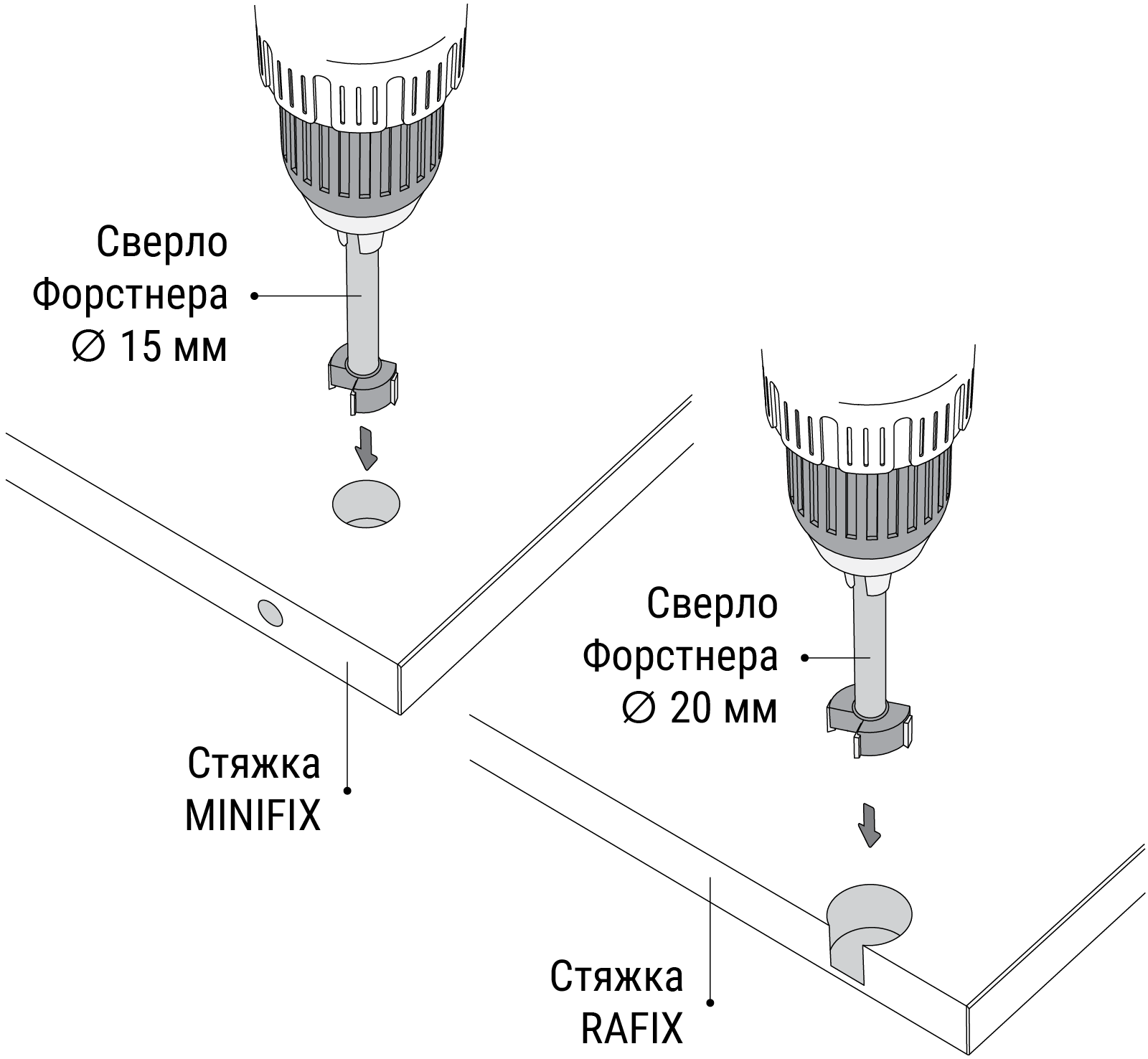

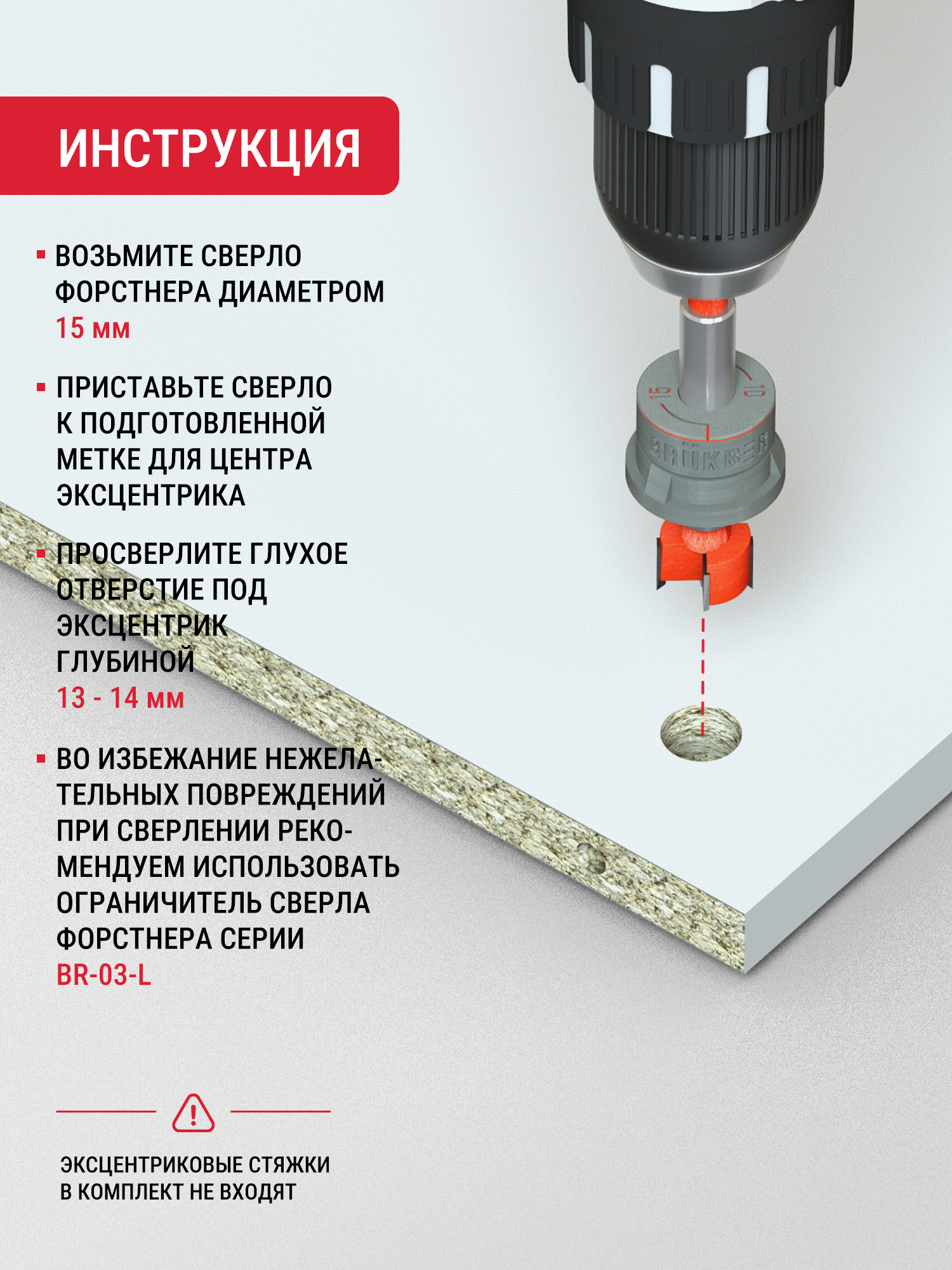

Сверление отверстия под эксцентрик.

Снимите кондуктор с плиты.

Подберите сверло Форстнера нужного диаметра:

• • Для стяжек MINIFIX: диаметр Ø 15 мм.
  • Для стяжек RAFIX: диаметр Ø 20 мм.

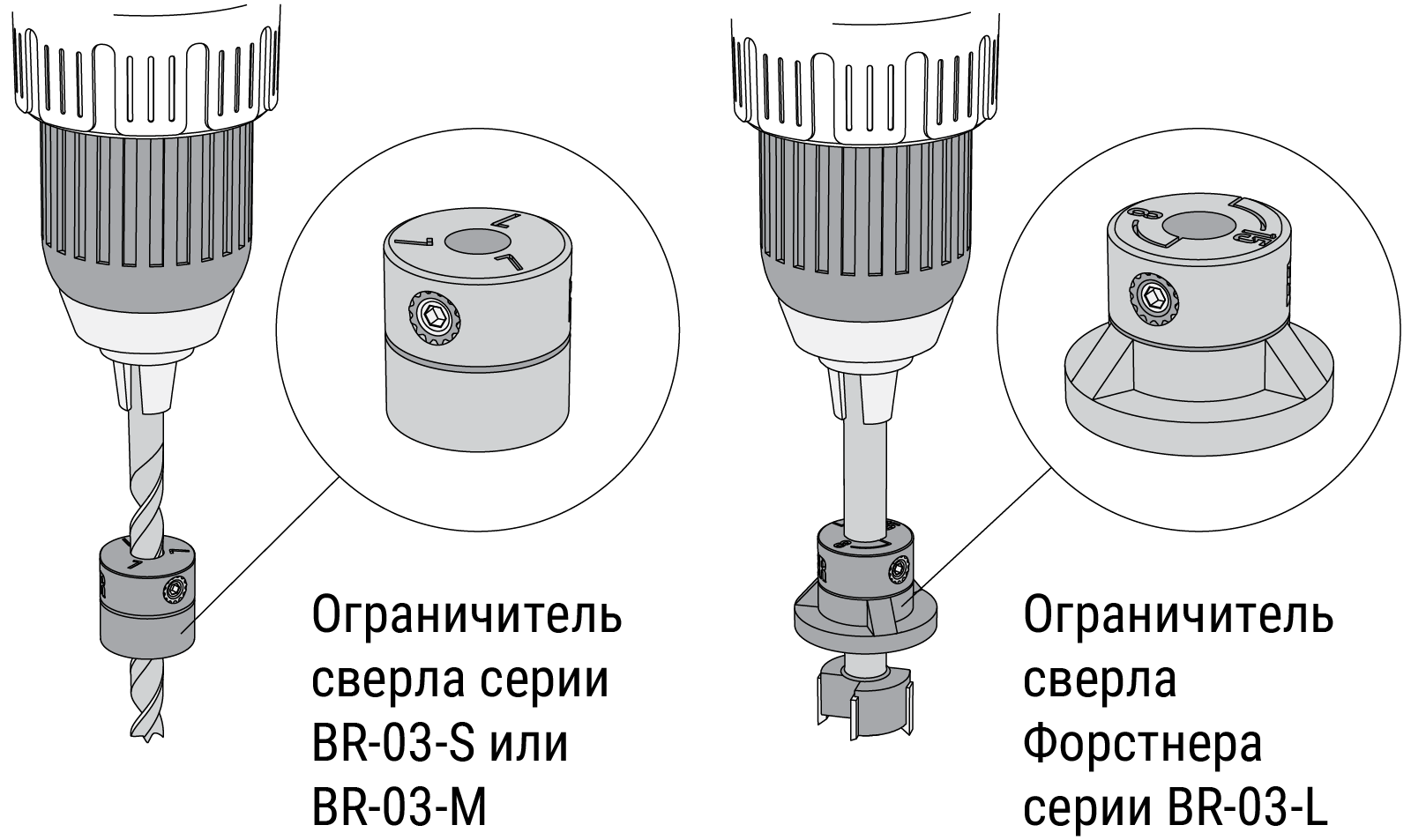

Установите острие сверла строго в намеченную метку для центра эксцентрика. Просверлите глухое отверстие под эксцентрик глубиной 13-14 мм.

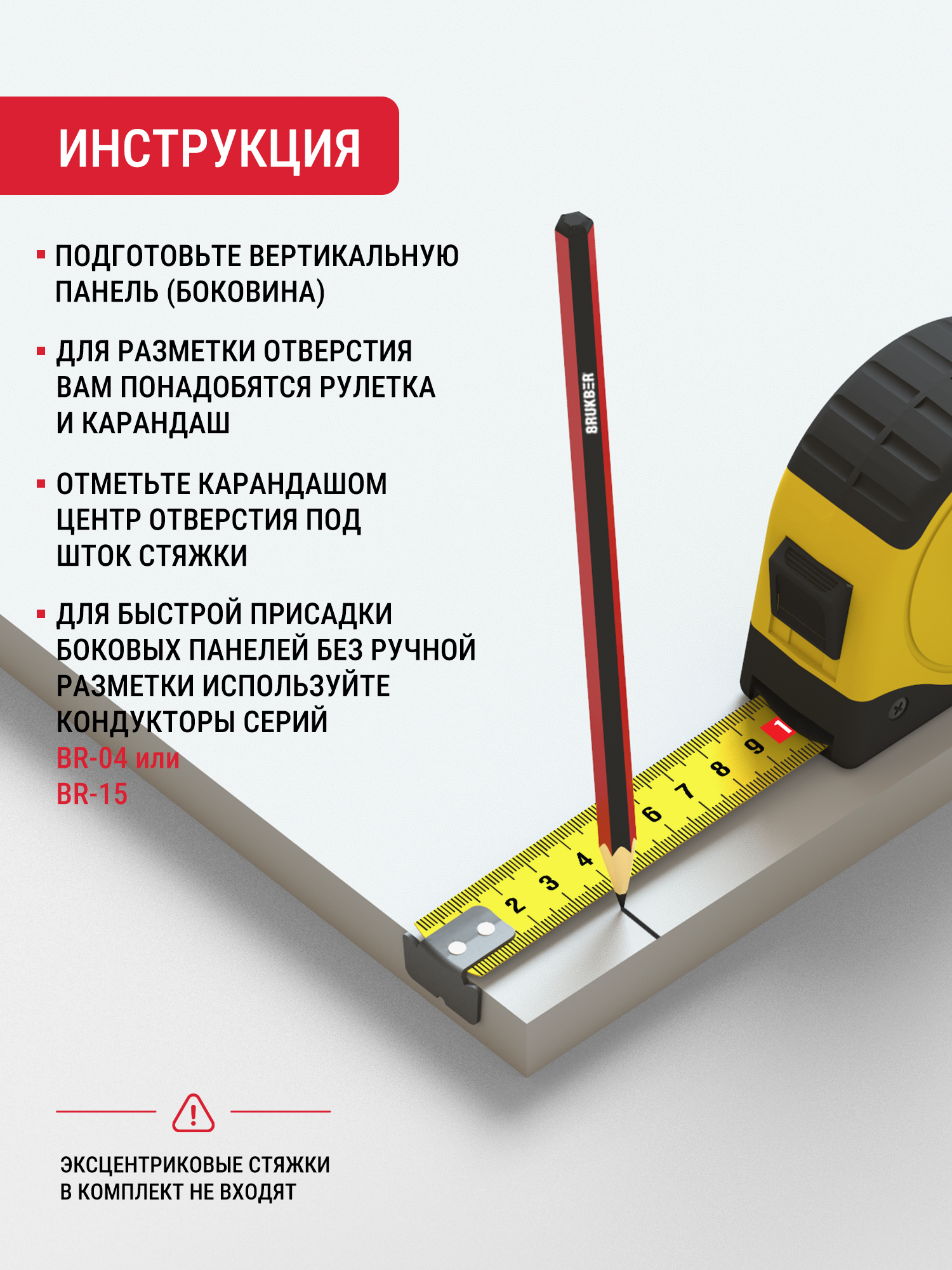

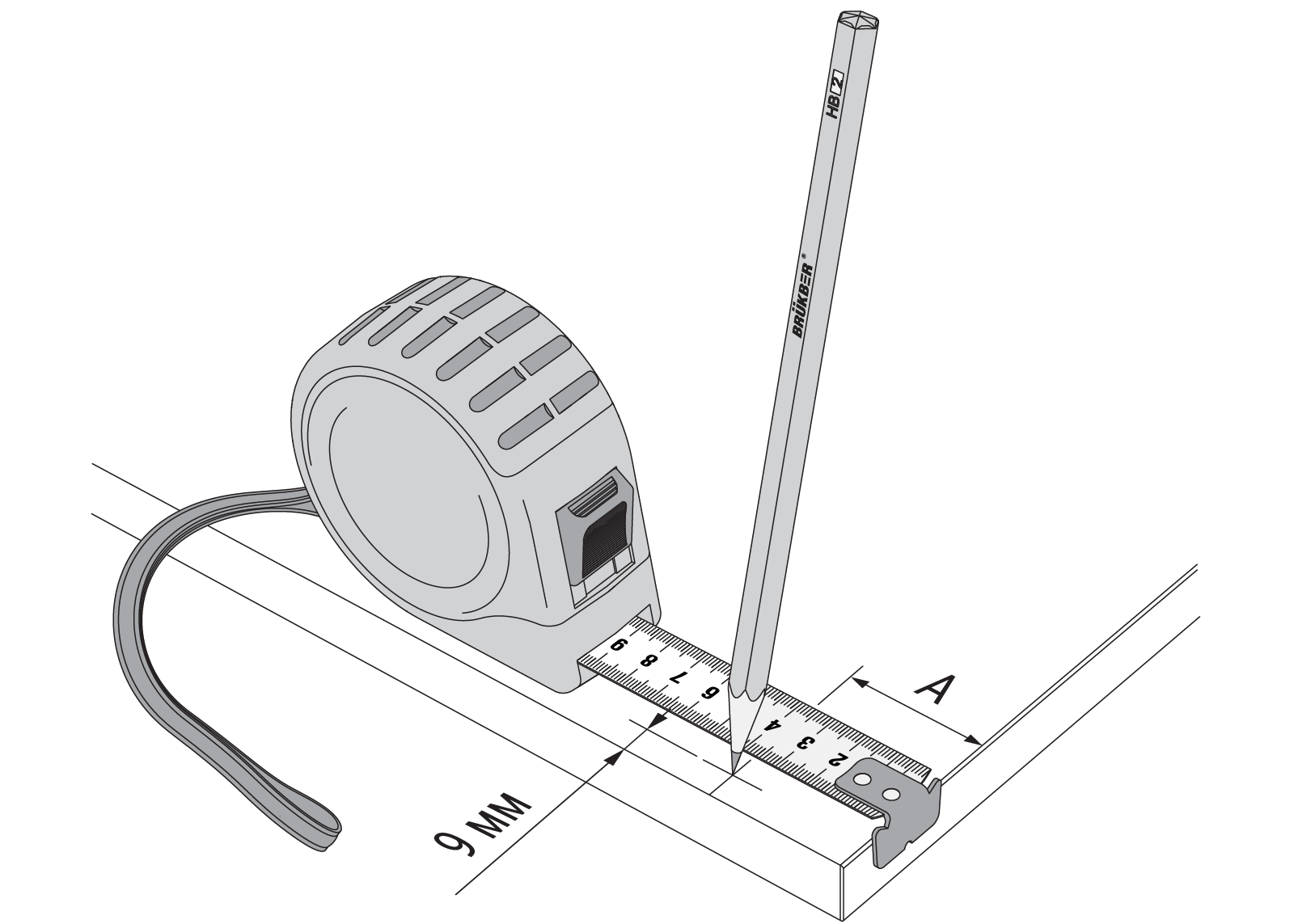

Разметка вертикальной панели.

Выполните разметку центра отверстия под шток на вертикальной панели при помощи рулетки и карандаша.

Расстояние (А) от бокового края вертикальной панели до центра отверстия должно строго совпадать с ранее выбранным расстоянием на горизонтальной панели.

Расстояние от торца до центра отверстия под шток составляет 9 мм.

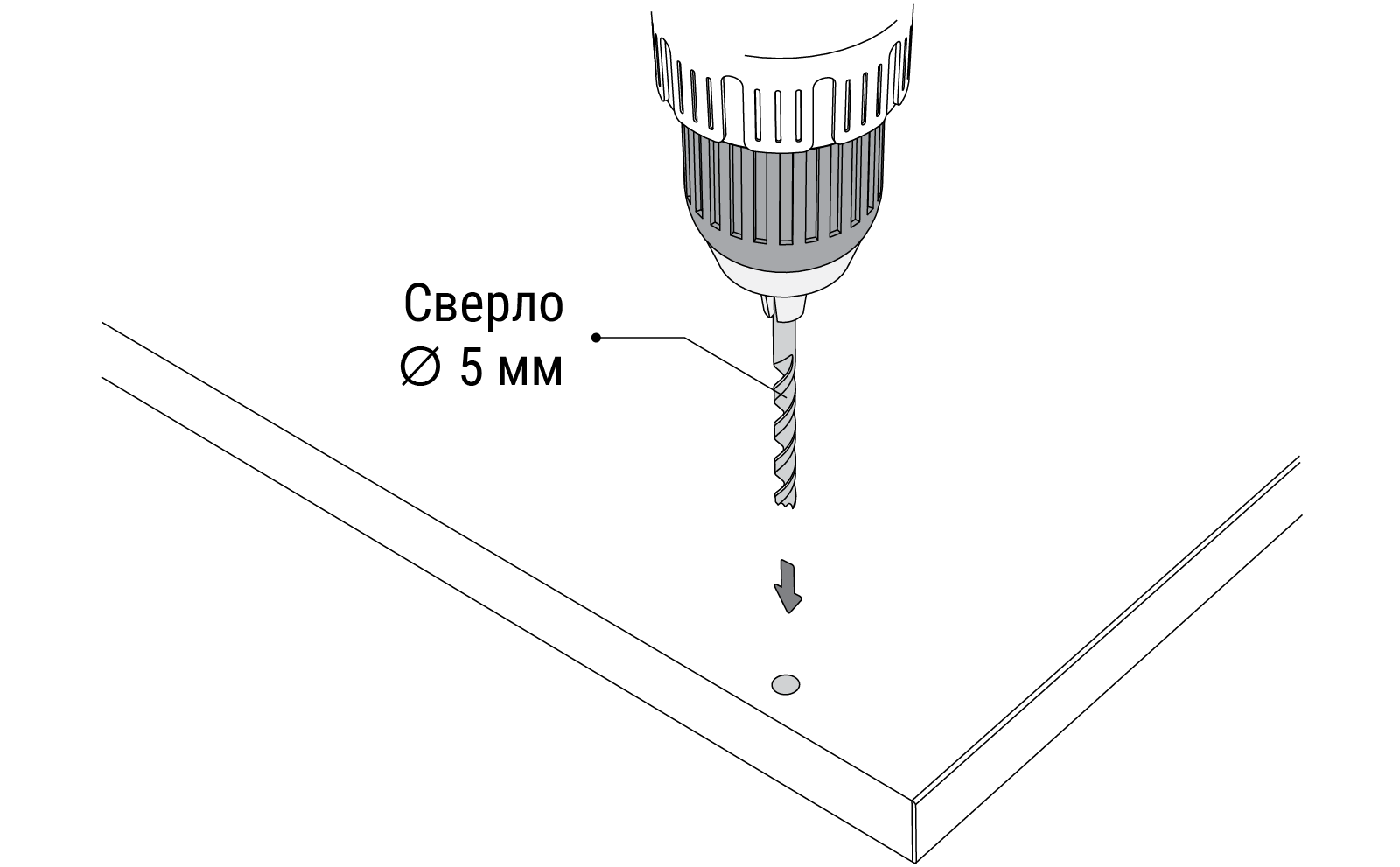

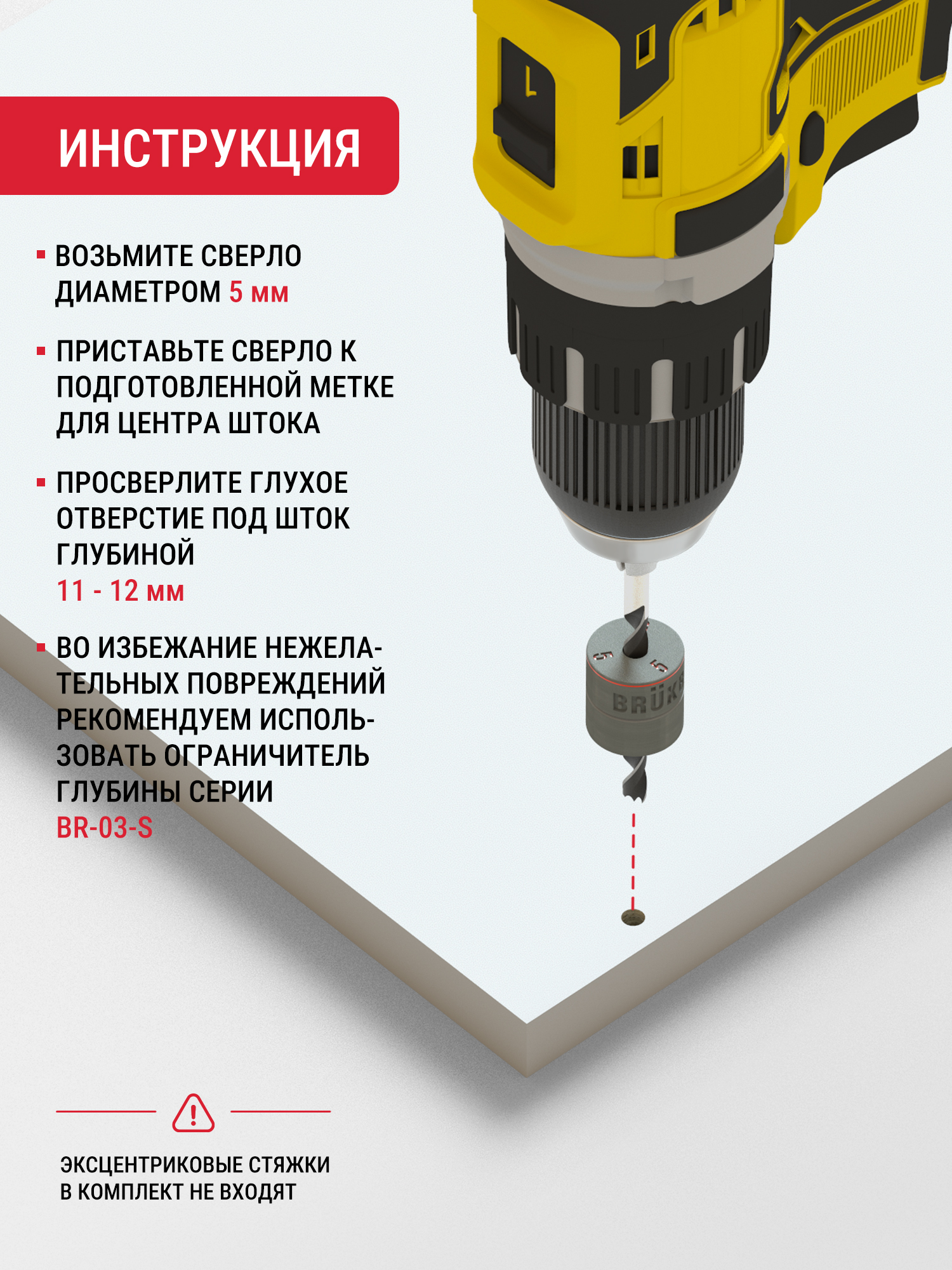

Сверление отверстия под шток.

Возьмите спиральное сверло диаметром Ø 5 мм.

Установите острие сверла строго в намеченную метку для центра штока.

Просверлите глухое отверстие под резьбовую часть штока глубиной 11–12 мм.

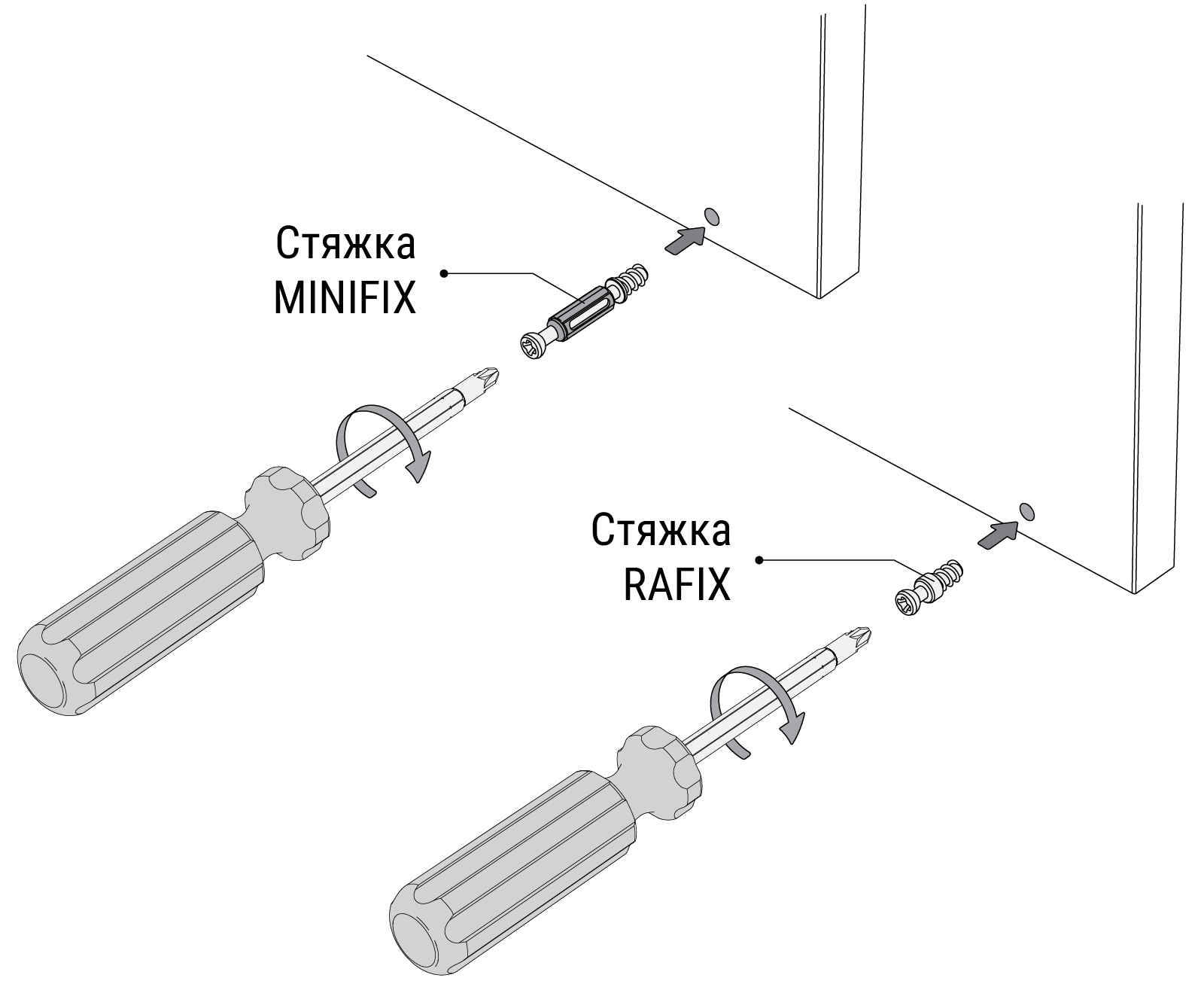

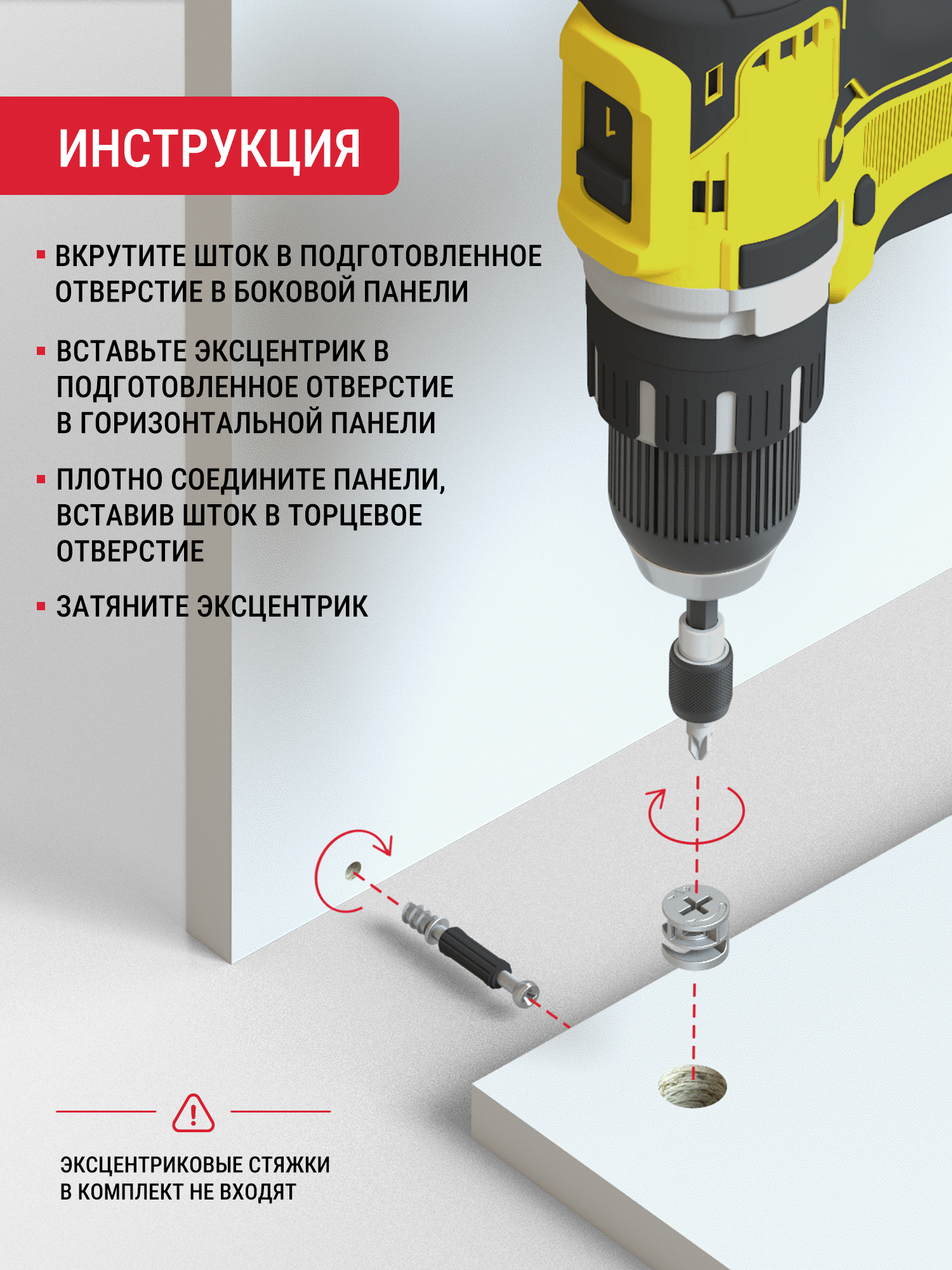

Установка штока.

Возьмите подготовленную вертикальную панель (боковину).

Вкрутите резьбовую часть штока MINIFIXили RAFIX в отверстие диаметром 5 мм с помощью отвертки или шуруповерта (на низких оборотах, чтобы не сорвать резьбу в плите ЛДСП). Шток должен закручиваться ровно, без перекосов.

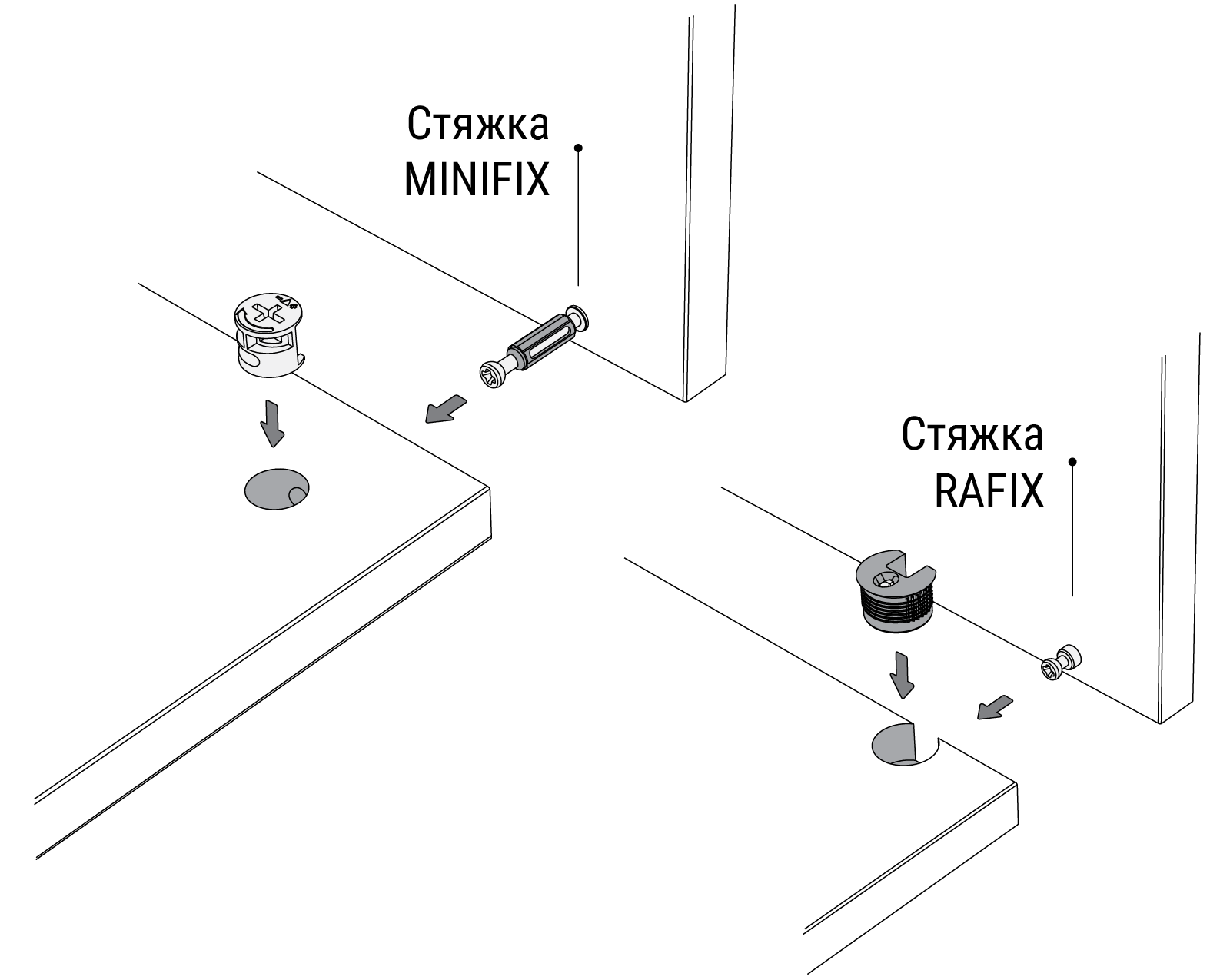

Установка эксцентрика и сопряжение деталей.

Возьмите подготовленную горизонтальную панель (полка/дно).

Вставьте пластиковый или металлический корпус эксцентрика в высверленное отверстие.

Обратите внимание: стрелка на торце эксцентрика должна быть направлена в сторону входного отверстия для штока.

Совместите обе панели, аккуратно вставив выступающие штоки боковины в торцевые отверстия горизонтальной панели.

Плотно прижмите панели друг к другу, чтобы между ними не осталось зазоров.

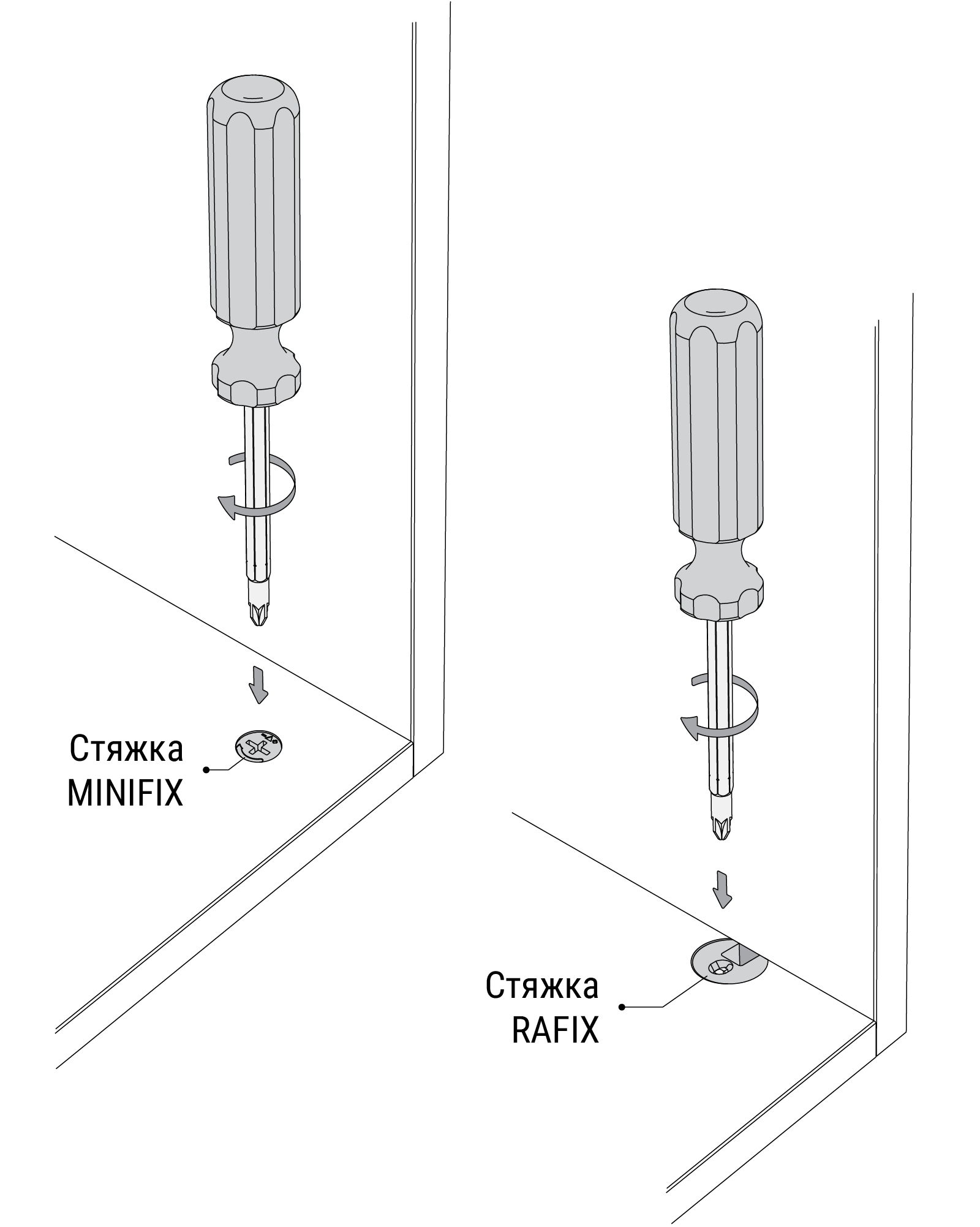

Фиксация стяжки.

При помощи ручной отвертки (или шуруповерта на минимальном усилии) поверните эксцентрик по часовой стрелке до упора (обычно на 90–180 градусов).

Проверьте плотность и надежность соединения.
